BIM & Software
Verbesserte Software für E-Planung

WSCAD liefert Service Pack 1 zur SUITE X PLUS aus

Ab Anfang Oktober 2020 steht das Service Pack 1 (SP1) zur SUITE X PLUS zur Verfügung. Die SUITE X PLUS ist seit Sommer 2020 in den drei Ausbaustufen Compact, Professional und Ultimate verfügbar und unterstützt Elektrokonstrukteure und Gebäudeautomatisierer bei der elektrotechnischen Planung in den Disziplinen Elektrotechnik, Verfahrens- und Fluidtechnik, dem Schaltschrankaufbau sowie in der Gebäudeautomation und Elektroinstallationsplanung.

Import- und Exportfunktionen verbessert

Für einen Schaltschrankaufbau mit WSCAD Cabinet Engineering, der auf Stromlaufplänen aus anderen E-CAD-Systemen basiert, wurde der Materialimport über diverse Listen erweitert und verbessert. Beim PDF-Export kann jetzt festgelegt werden, ob die Bereiche und Sammelmappen in den Lesezeichen der PDF wahlweise nur mit Namen, mit Namen und Beschreibung oder mit Namen und Kommentar angezeigt werden. Der Import von CSV-Dateien in die Artikelverwaltung unterstützt Sonderzeichen und Umlaute und beim Export von Schrankaufbauten in Jpg-Grafiken lassen sich fotorealistische Darstellungen erzielen. Pfadvariablen können im Rahmen der Projektsicherung und zum Export in PDF-, DXF-, DWG- und Grafik-Dateien sowie zu verschiedenen Fertigungsschnittstellen wie CadCabel, Komax und Steinhauer genutzt werden.

Schnittstellen zu anderen Automationsausrüstern erweitert

Erweitert und verbessert wurden die Import- und Exportfunktionen zu Phoenix PROJECT complete marking und Phoenix PROJECT complete planning. Zur Verfügung steht nun der Export von Klemmen, SPS-Elementen und -Kanälen, Funktionstexten und Drahtbezeichnungen bei der Auswahl von Kabeln sowie ein neuer Sortier- und Filterdialog zur Auswahl von Stromlaufplan- und Cabinet-Seiten. Für die Siemens-TIA-Schnittstelle zeigt eine neu eingefügte Variablentabelle des SPS-Managers die Informationen aller Kanäle der SPS-Baugruppe: Name, Datentyp, Kanaladresse und Kommentar.

Mehr Funktion für die Gebäudeautomation und Elektroinstallationsplanung

Im Modul Building Automation hat WSCAD die Datenpunktschlüssel-Plugins BKS_14 und BKS_15 neu hinzugefügt. Wird ein Symbol aus dem Stromlaufplan mit einem Symbol aus einem Anlagenschema verknüpft, werden die dazu gehörenden Datenpunkte automatisch gelistet. Bei Zuordnung von Komponenten aus der Installationsplanung mit korrespondierenden Elementen aus einem BA-Schema werden dazugehörige Kabel inklusive aller Bezeichnungen und BMK vollständig übernommen.

Ausbaustufe Compact aufgewertet

Die Basisversion SUITE COMPACT der WSCAD SUITE X PLUS enthält jetzt eine Artikeldatenbank und die Artikelverwaltung ist freigeschaltet. Damit können Anwender Artikeldaten in den Projekten einfacher nutzen. Um zum Beispiel Kämme aus einem Artikel zu übernehmen, gibt es die Funktion „Kontaktkamm bearbeiten“.

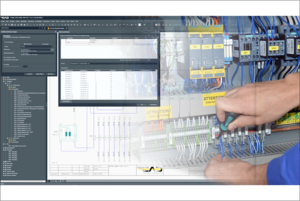

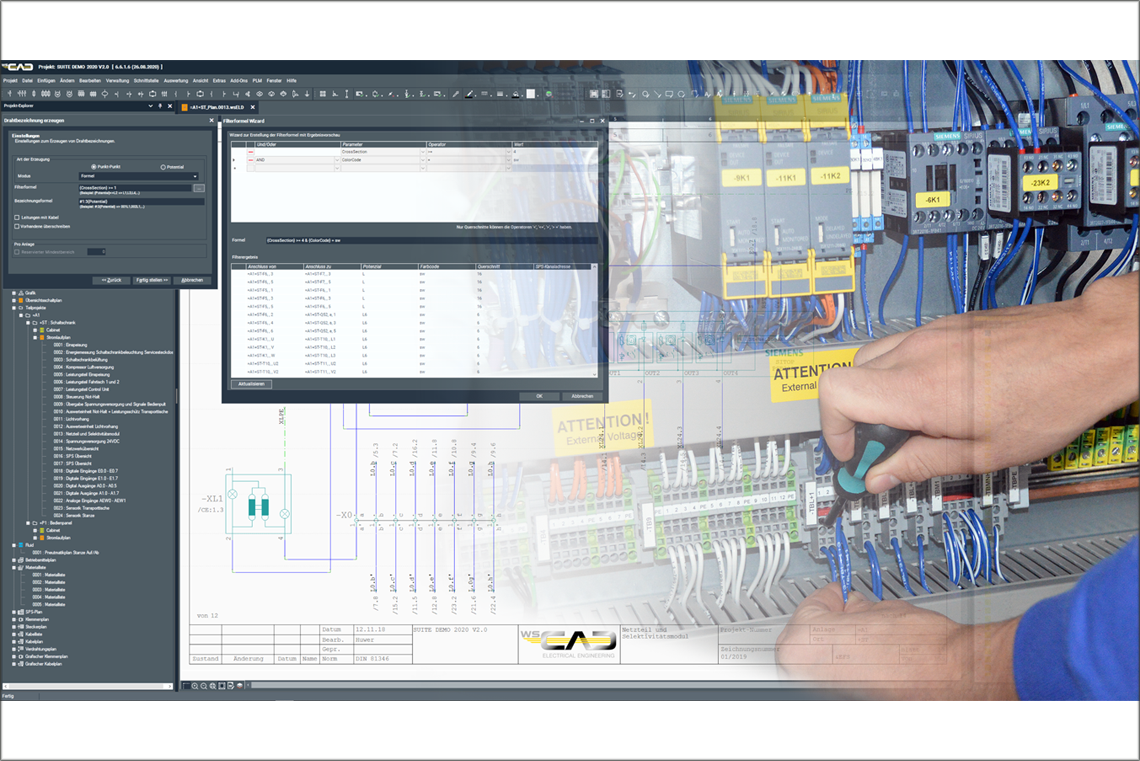

SUITE X PLUS

Bild: WSCAD GmbH
