Vectorworks 2021 mit neuen Funktionen veröffentlicht
Seit Ende Oktober 2020 steht die neue Version der BIM- und CAD-Software Vectorworks 2021 zur Verfügung. Der Hersteller verspricht neue Funktionen, um komplexe Aufgaben einfacher zu lösen.
Vereinfachte BIM-Prozesse
Mit der neuen Funktion „Materialen“ werden zentral an einem Ort die grafischen 2D- und 3D-Attribute und Daten von Bauteilen verwaltet, was besonders für BIM-Planungen praktisch ist. Die Materialien halten auch bauphysikalische Eigenschaften fest, zum Beispiel Lambda-, Rutschsicherheits- oder eigene Werte, und stellen diese Daten für verschiedene Auswertungen bereit. Dadurch werden die Klassenstruktur vereinfacht und der BIM-Workflow sowie alle anderen Planungsmethoden verbessert.
Mit dem neuen Werkzeug „Achsraster“ lassen sich radiale und sogar unregelmäßige Achsraster für völlig freie Grundrisse umsetzen. Die Bearbeitung ist so einfach wie das Zeichnen oder Duplizieren von Linien. Dennoch bleibt das Raster stets intelligent. Es wurde speziell für die Arbeit in BIM-Projekten konzipiert.
Verbesserte Zusammenarbeit
In Vectorworks 2021 wurden mehrere Austauschformate für eine verbesserte Zusammenarbeit optimiert. Die neue Schnittstelle zu Microsoft Excel überträgt sowohl Daten als auch Layout und Formeln in Tabellen zuverlässig zwischen Excel und Vectorworks. Das bedeutet, dass Vectorworks-Tabellen in Excel ihr Aussehen und ihre Funktionalität behalten und umgekehrt. Dadurch lassen sich gängige Tabellenkalkulationen wie Zeitpläne, Umfragedaten, Objektlisten, Auswertungen aller Art und mehr ohne Nachbearbeitung zwischen den beiden Programmen austauschen.
Auch der Austausch von IFC- und Revit-Daten wurde weiterentwickelt. Beim Revit-Export wurde die Qualität der ausgetauschten 3D-Objekte wie Wände, Türen, Böden, und sonstige Bauteile weiter optimiert. Die exportierten Daten schließen Metadaten wie Kategorien, Familienarten und andere BIM-Daten ein, was die Zusammenarbeit mit Revit-Anwendern spürbar erleichtert.
Mit der neuen Hottgenroth-Export-Schnittstelle lassen sich die Daten der Gebäudehülle aus Vectorworks 2021 direkt in die Programme zur energetischen Gebäudeplanung der Hottgenroth Software einlesen, um Wärmeschutznachweise, zertifizierte Energieausweise und Beratungen für den Wohn- und Nichtwohnungsbau zu erstellen. Die Software unterstützt Architekten und Planer auch bei der Berechnung der KfW-Anträge.
Verschlankte Workflows
Die Leistung der Modellier-Engine wurde erhöht. Damit verkürzen sich die Reaktionszeiten. Mit neuen Modellierfunktionen lassen sich die Fläche eines Körpers leichter zerteilen und manipulieren. Auch das Nachbearbeiten von Vollkörpern, die aus mehreren Bearbeitungsschritten entstanden sind, wurde optimiert. Der Plankopf-Manager in Vectorworks 2021 aktualisiert jetzt schneller in großen Dateien. Die neuen Smart Options sind konfigurierbare Werkzeuge, die direkt neben dem Mauszeiger eingeblendet werden. Sie ermöglichen Anwendern, im Modellierbereich zu bleiben. Das macht den ständigen Wechsel zwischen Zeichenfläche und Werkzeugpaletten überflüssig.
Weitere Informationen: Hier klicken
-
1 / 4
05.11.2020

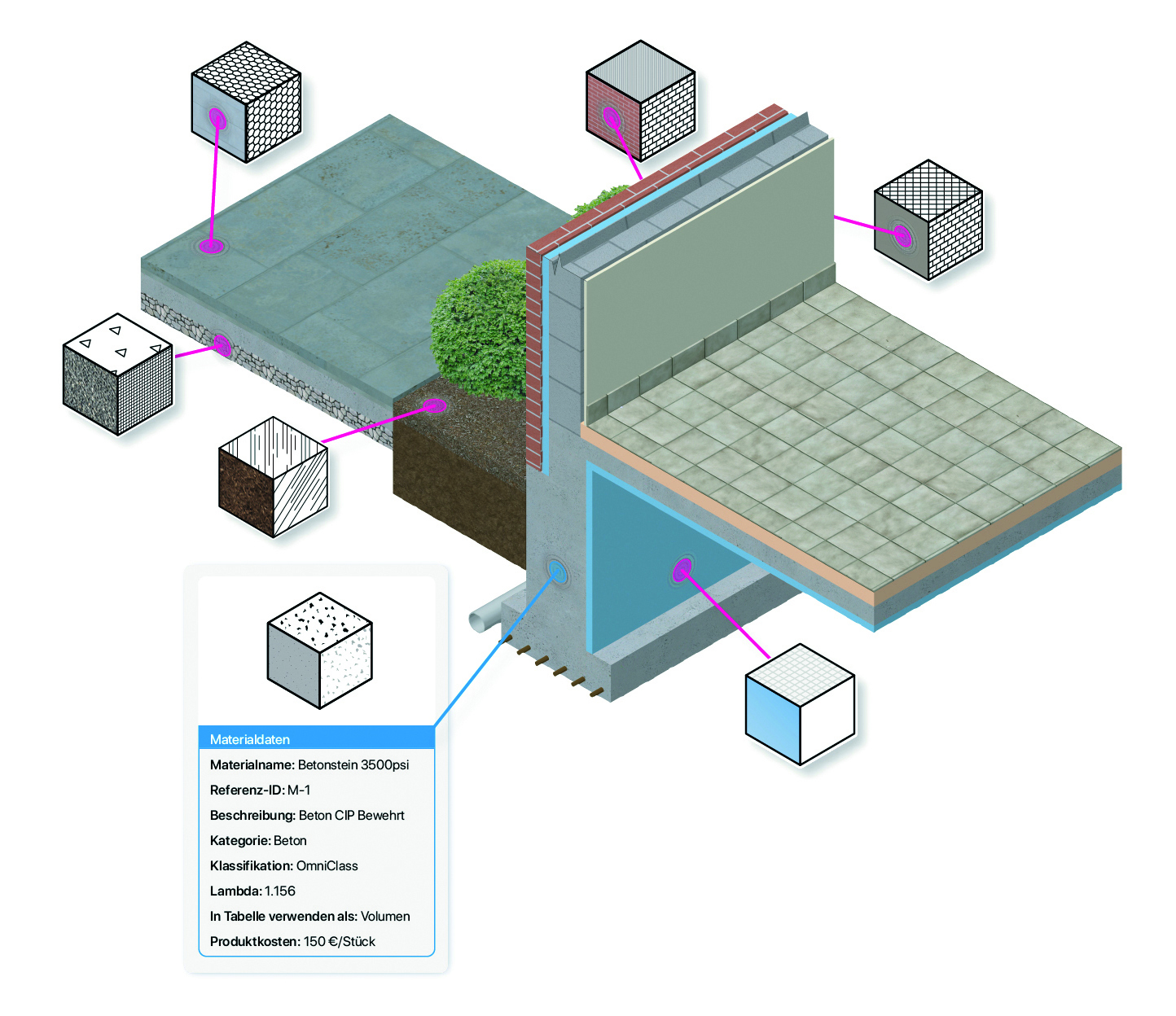

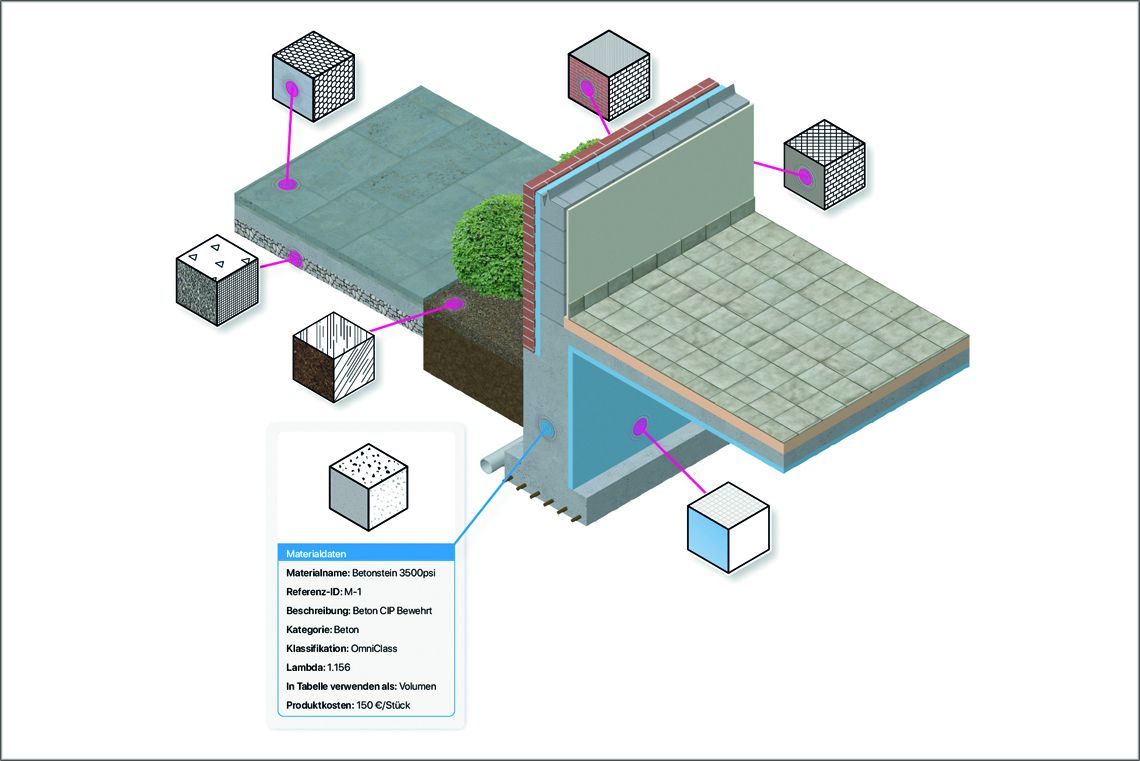

Mit den neuen Materialien können zentral an einem Ort die grafischen 2D- und 3D-Attribute und Daten von Bauteilen verwaltet werden. (Bild: Vectorworks)
-
2 / 4
05.11.2020

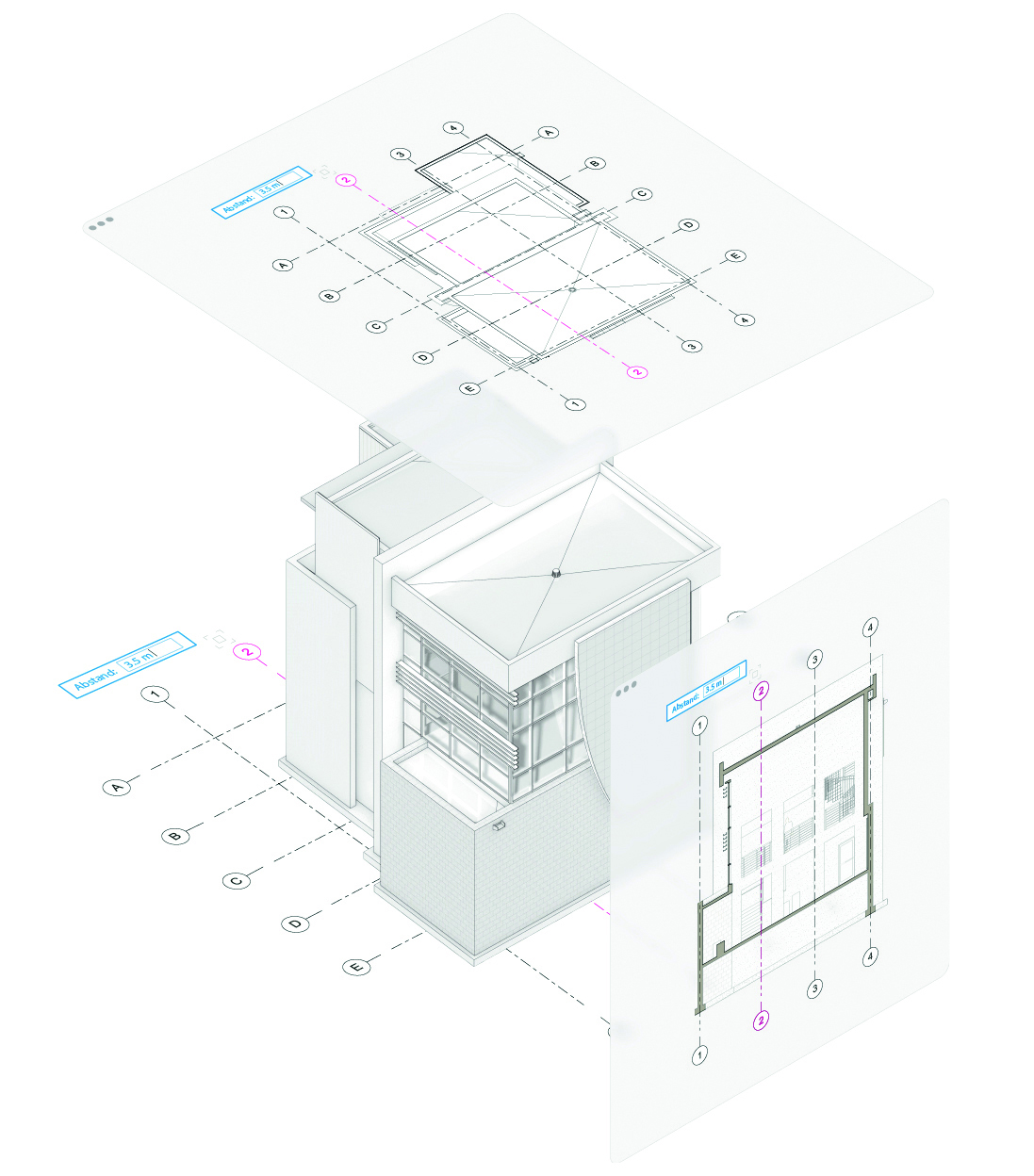

Mit dem neuen Werkzeug Achsraster lassen sich radiale und sogar unregelmäßige Achsraster für völlig freie Grundrisse umsetzen. (Bild: Vectorworks)
-
3 / 4
05.11.2020

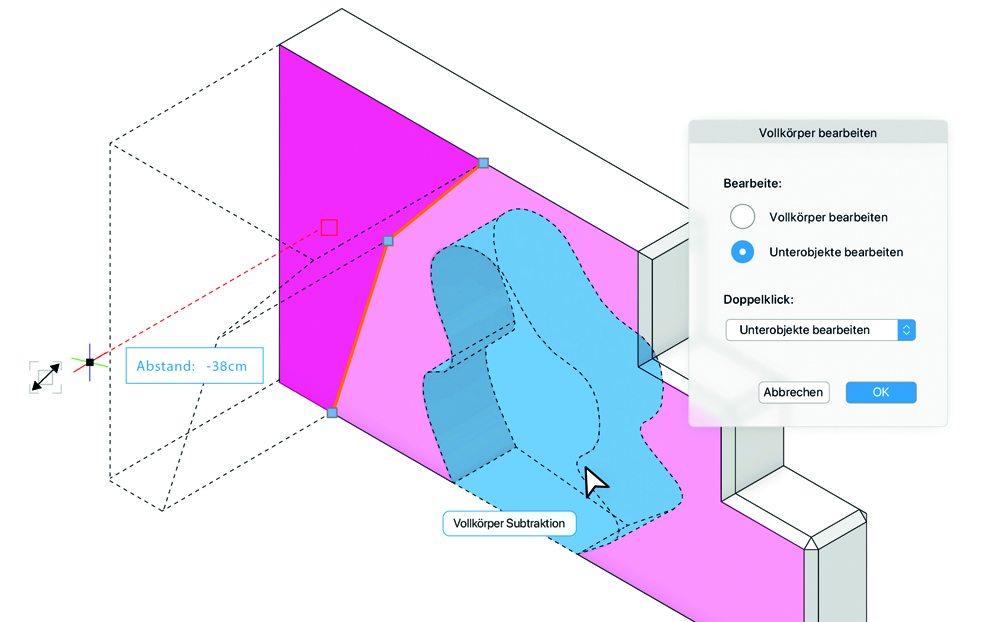

Neue Modellierfunktionen machen es jetzt noch leichter, die Fläche eines Körpers zu zerteilen und zu manipulieren. (Bild: Vectorworks)
-
4 / 4
05.11.2020

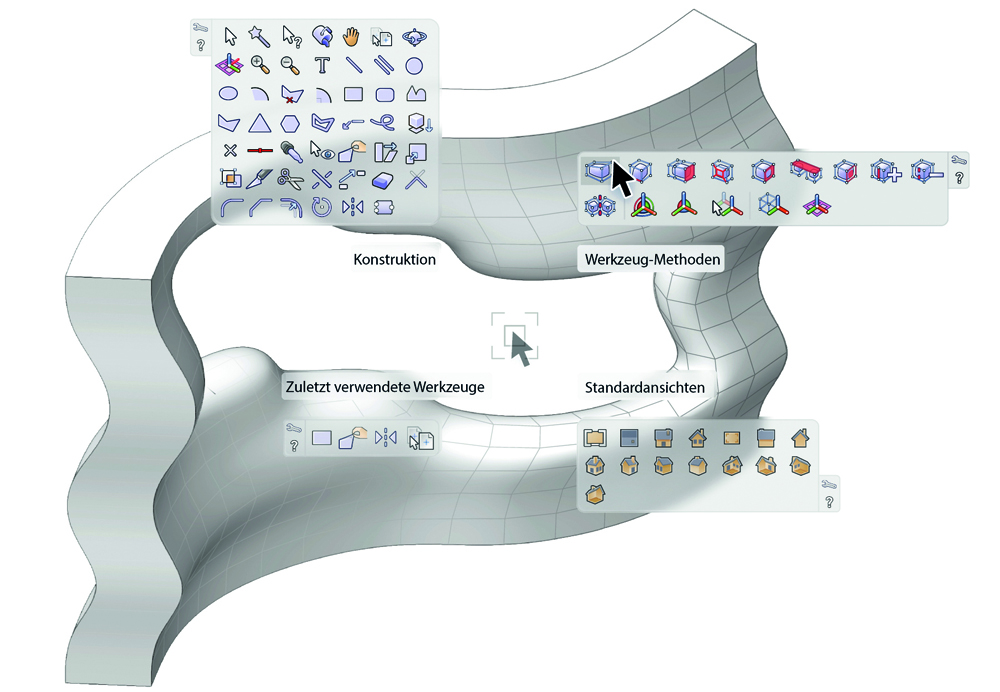

Die neuen Smart Options sind konfigurierbare Werkzeuge, die direkt neben dem Mauszeiger eingeblendet werden. (Bild: Vectorworks)
