Brückenplanung

Tekla Bridge Creator von Trimble

Der Tekla Bridge Creator, eine neue Erweiterung für die BIM-Software Tekla Structures von Trimble, unterstützt den gesamten Workflow in der Planung von Brücken. Die neue Lösung baut auf dem so genannten „Trimble Constructible Process“ auf. Dieser Ansatz basiert auf detailgetreuen, ausführungsreifen Gebäudemodellen.

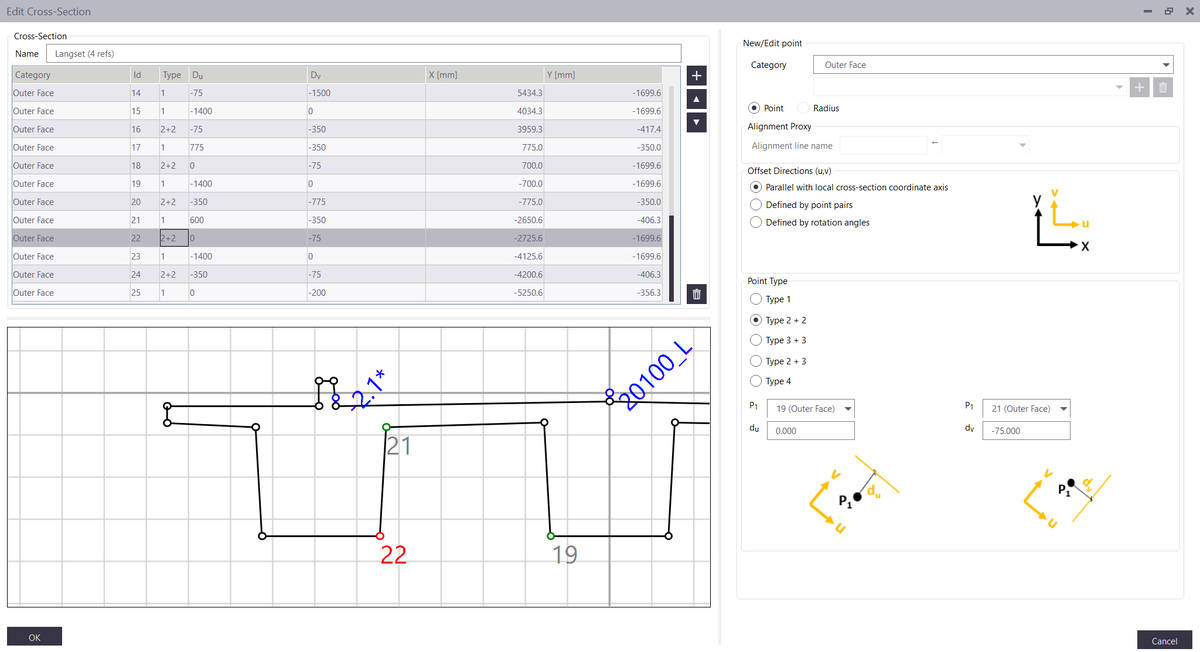

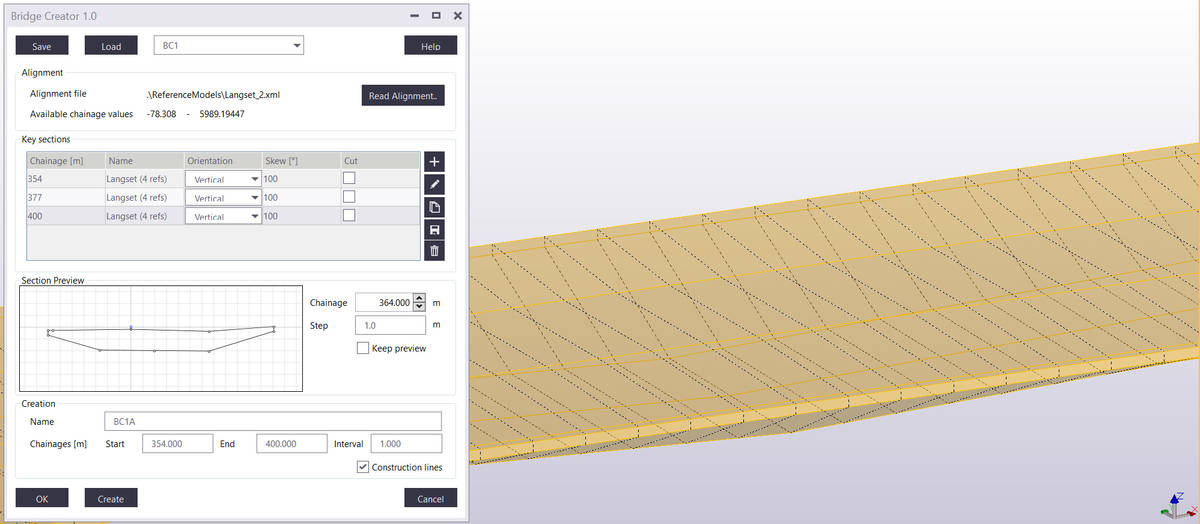

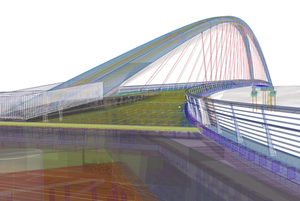

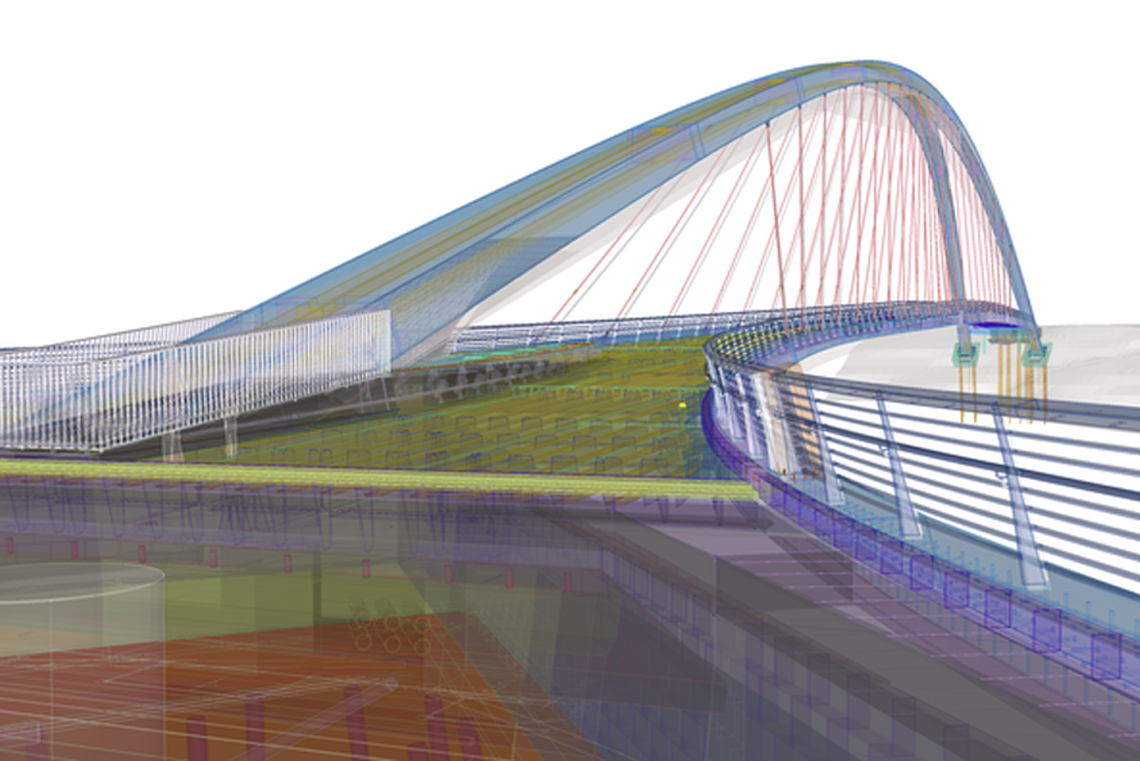

Mit dem Bridge Creator können Brückenplaner eine Trassierung direkt aus einer Straßenentwurf-Software importieren sowie eines oder mehrerer Querschnittprofile des Brückenüberbaus erstellen. Brückenmodelle (BrIM, Bridge Information Model) für den gesamten Projektablauf lassen sich erstellen und nutzen – vom konzeptionellen Entwurf (LOD 100) über exakte Bauwerksmodelle für die Fertigung (LOD 400) bis hin zu ausführungsreifen As-built-Modellen (LOD 500). In verschiedenen Phasen des Entwurf- und Bauprozesses gibt der Level of Development (LOD) Auskunft über Inhalt und Verlässlichkeit von Gebäudemodellen.

Effizientestes Tool für gesamte Brückenplanung

Projektbeteiligte werden bei der Planung und dem Bau von Brücken häufig mit einer Reihe gängiger Probleme konfrontiert. Mit einem speziell dafür entwickelten Arbeitsablauf für den Brückenentwurf lassen sie sich lösen. Änderungen der Straßentrassierung in der frühen Planungsphase führen oft zu vermeidbaren Verzögerungen. Konstrukteure stoßen häufig im weiteren Planungsverlauf auf Probleme, weil die Planungsgrundlagen nicht detailliert genug und damit nicht ausführungsreif waren.

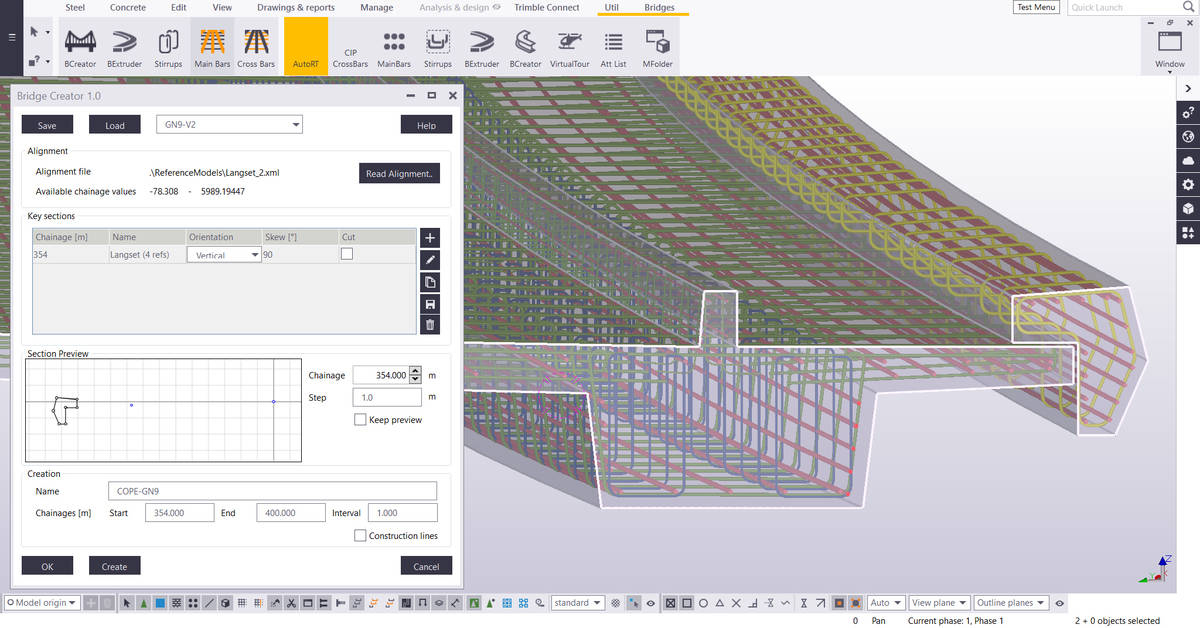

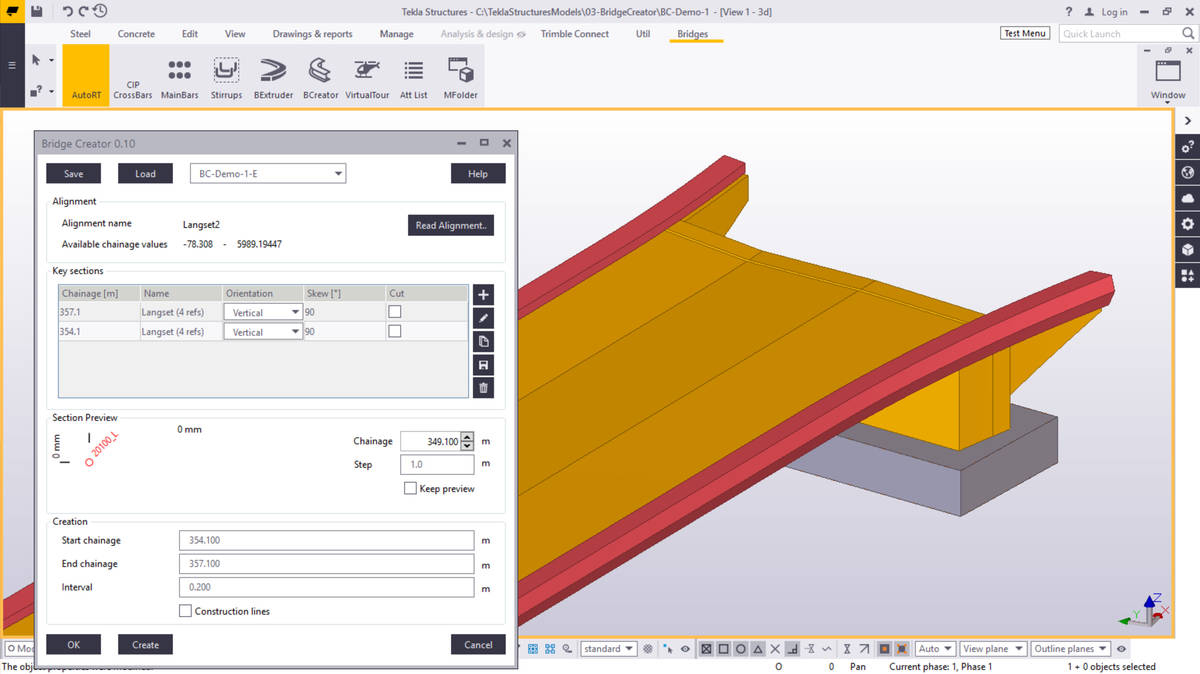

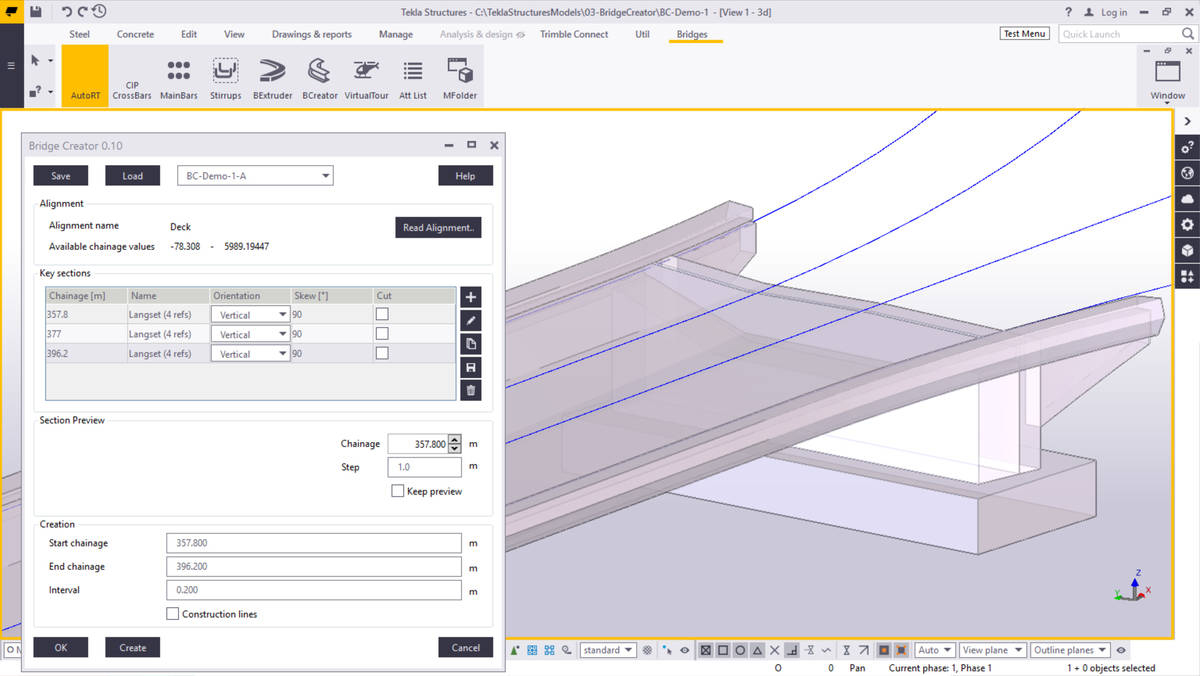

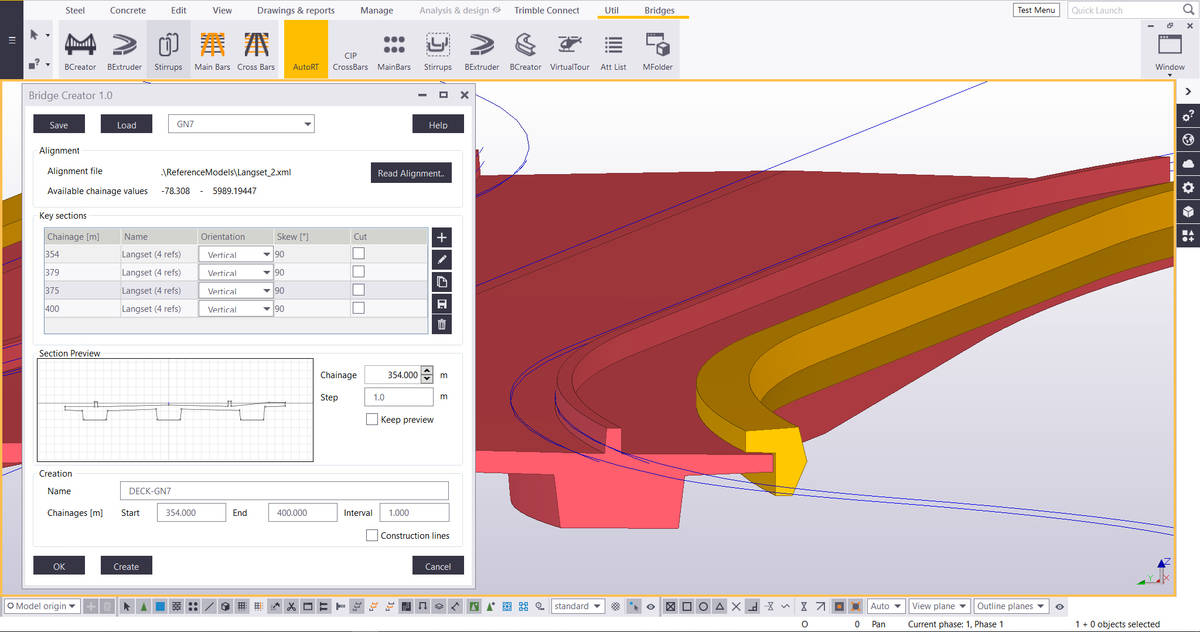

Nutzer sind in der Lage mit der Bridge-Creator-Erweiterung ein Ausführungsmodell zu erstellen, das effizientere Arbeitsprozesse und eine reibungslose Bauausführung ermöglicht. Auf diese Weise lassen sich Fehler auf der Baustelle verhindern, was wiederum zur Kostensenkung führt, da sich Nachträge vermeiden lassen. Anwender können die Straßentrassierung einlesen sowie komplexe Überbaugeometrien unterschiedlicher Breite und Tiefe, inklusive Überhöhungen, erzeugen. Schwierigkeiten bei der Modellierung von mehrachsig gebogenen Brückengeometrien gehören der Vergangenheit an. Die Modellierung übernimmt der neue Bridge Creator für den Brückenplaner.

Ab März 2019 können Anwender von Tekla Structures die Bridge Creator Version 1.0 aus dem Tekla Warehouse herunterladen. Die Erweiterung ist für alle Tekla Structures Kunden mit einem gültigen Softwarewartungsvertrag verfügbar.
