Rehau hat eine Software entwickelt, die die Planung von Kunststoffschächten online und via App ermöglicht.
Das auf Polymere spezialisierte Unternehmen vereinfacht mit der Softwarelösung smartAWASCHACHT die Konfiguration und Produktion von Sonderschächten. Polymere Schächte in der Nennweite DN 1000 ersetzen nun schwerere Großschächte in den Nennweiten DN 1200 oder DN 1500. Fehleranfällige Planungsschritte in der Schachtkonfiguration werden damit optimiert. Bei ersten Bauvorhaben hat sich der Planungs- und Konstruktionsprozess bereits bewährt.
Insbesondere am Bau sind digitale Zwillinge derzeit in aller Munde. Dabei wird bereits vor dem eigentlichen Bau ein detailgetreues und digitales Modell des zu erstellenden Bauwerks angefertigt, der sogenannte digitale Zwilling. Digitale Zwillinge sind, laut Definition Springer-Fachzeitschrift "Informatik-Spektrum", digitale Repräsentanzen von Dingen aus der realen Welt.
Digitaler Zwilling in 24 Stunden
Mit smartAWASCHACHT überträgt Rehau das Prinzip nun auf den Schachtbau. Innerhalb von 24 Stunden wird über eine Web-App ein digitaler Zwilling erstellt. Zuläufe, Rohrwerkstoffe, Höhenlagen, Einbautiefe, Grundwasserstand, Gefälle und Bauteilverbindung lassen sich dabei bedarfsgerecht und individuell frei planen. Fachplaner standen immer wieder vor allem bei der Konfiguration von Abwassersonderschächten aufgrund der großen Anzahl unterschiedlicher Zuläufe in verschiedenen Höhenlagen vor großen Herausforderungen. Die exakte Einmessung von Gefälle, benötigter Höhenlage und Winkeln ist essenziell.
Die Schächte werden in kurzer Zeit aus dem Werkstoff Polypropylen gefertigt, sobald die Daten erfasst sind. „Sonderschächte mit vielen großdimensionierten Zuläufen müssen nun nicht mehr wie bisher in DN 1200 oder sogar DN 1500 realisiert, sondern können in DN 1000 gefertigt werden“, so Guido Kania, Leiter Technik Tiefbau bei Rehau. Leichtere Schächte und weniger Platzbedarf, das sind die Vorteile. Gegenüber DN 1500 sind etwa 34 Prozent weniger Erdaushub und 76 Prozent weniger Lagerplatzbedarf möglich.

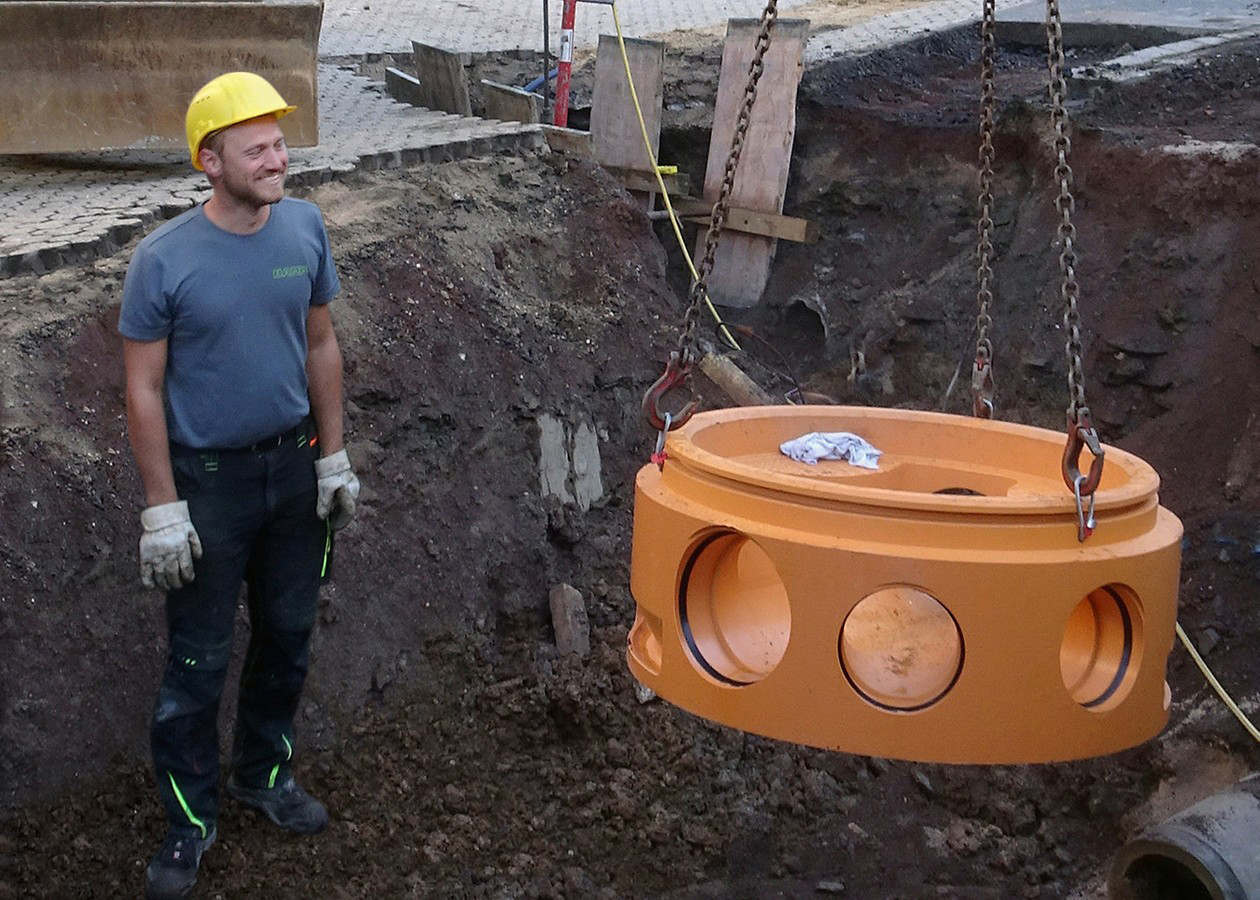

Digitale Schachtplanung mit smartAWASCHACHT (Foto: Rehau Group)
Nach Einrichtung eines eigenen Accounts steht die intuitiv bedienbare Softwarelösung den Planern rund um die Uhr zur Verfügung. In der Geometrie existieren kaum Beschränkungen. Damit haben die Anwender in der Konfiguration absolute Freiheit. Nach Einspeisung aller relevanten Daten, wie etwa die Anzahl der Zuläufe, erhält man in 24 Stunden einen virtuellen Schachtzwilling als hochauflösende 3D-Konstruktion.
Lebensdauer von 100 Jahren
Dieser digitale Zwilling wird mit einer auf leistungsfähigen 3D-CAD-Servern basierenden, nutzerfreundlichen Design-Software erstellt. Er bildet ein strömungsoptimiertes Gerinne ab, das Planer prüfen und freigeben können. Im Vergleich dauert die manuelle Realisierung solcher Ausführungszeichnungen bis zu zwei Wochen. Darüber hinaus verkürzt smartAWASCHACHT auch Lieferzeiten deutlich. Lediglich eine Woche liegt zwischen Freigabe des digitalen Zwillings und der Lieferung des realen Schachts. Nachträgliche Modifikationen lassen sich unkompliziert umsetzen und übermitteln.

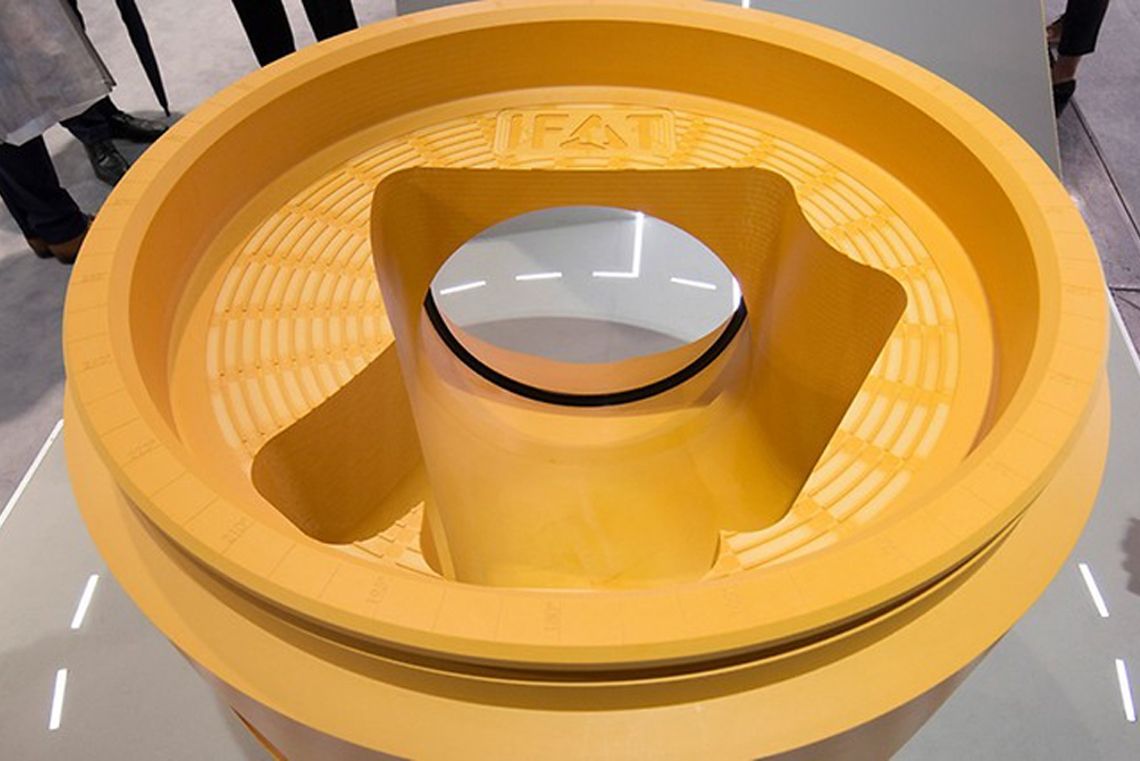

Die Schächte werden mit Konus, Schachtring und Schachtboden geliefert. Ausgerichtet sind sie auf eine direkte sohlgleiche Anbindung aller Rohwerkstoffe wie Steinzeug, Guss, Beton oder GFK, also einen glasfaserverstärkten Kunststoff. Mindestens 100 Jahre soll die Lebensdauer betragen.
