ORCA AVA trifft BIM

Ausschreibung, Vergabe und Abrechnung direkt aus 3D-CAD-Daten erzeugen.

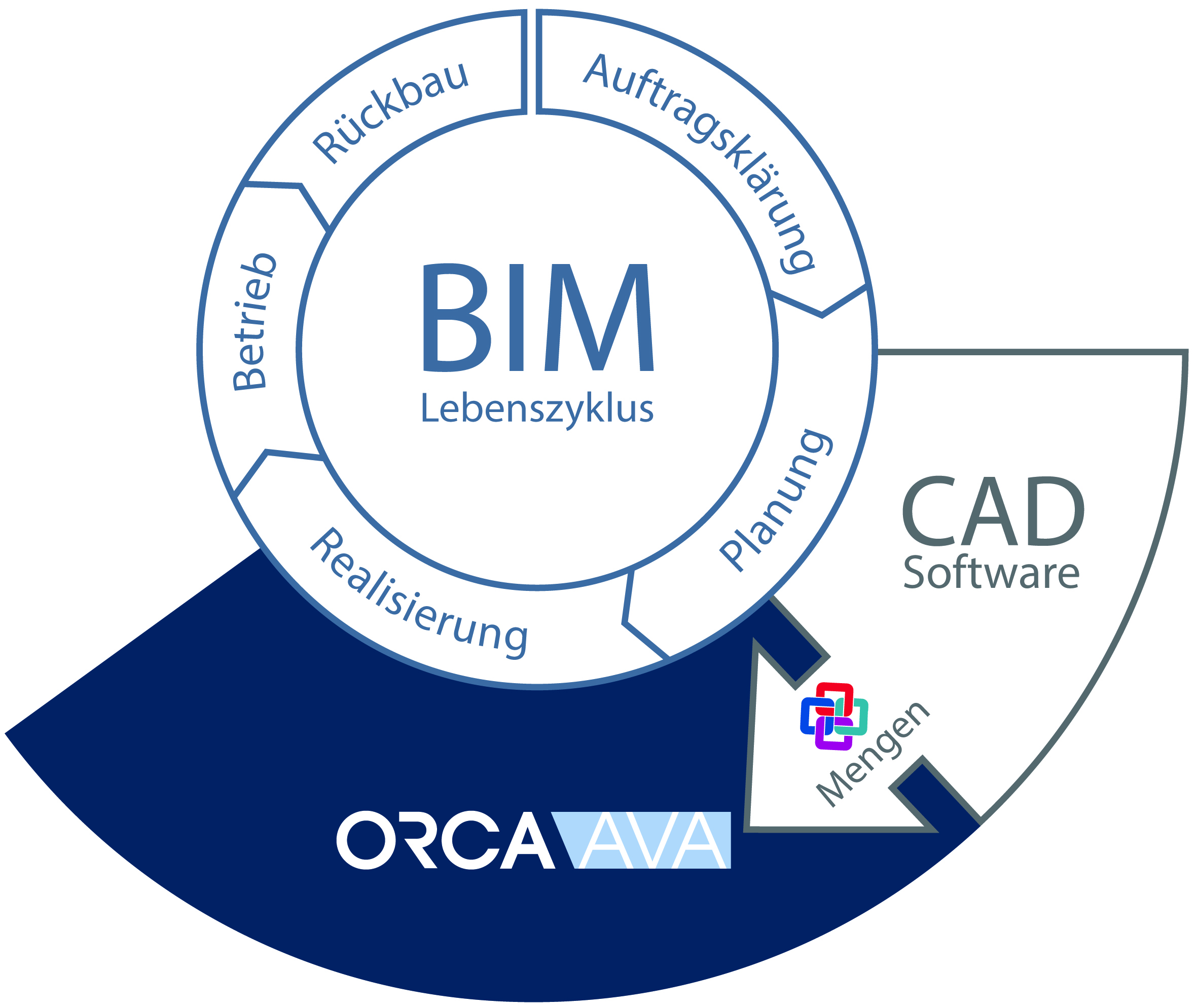

Beim Building Information Modeling (BIM) dient das digitale Gebäudemodell als Grundlage aller Entscheidungen über den gesamten Lebenszyklus eines Bauwerkes. In diesem Prozess stellt die Ausschreibung, Vergabe und Abrechnung einen kleinen, aber wichtigen Teil dar.

Betrachtung aus allen Perspektiven

Alphanumerische Informationen müssen aus den 3D-CAD-Daten erzeugt und in die AVA-Anwendung übergeben werden. Über die ORCA IFC-Mengenübernahme, die die Struktur des IFC-Formats entsprechend interpretiert, wird diese Transformation vollzogen. IFC-Mengen lassen sich in den Programmbereichen Projektstammdaten/Mengen, Kostenschätzung/-berechnung, Ausschreibung, Vergabe und Abrechnung einfügen.

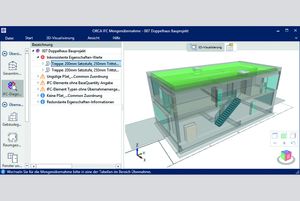

Das Projekt wird als grafisches dreidimensionales Konstruktionsmodell in der ORCA IFC-Mengenübernahme dargestellt. Eine Betrachtung aus allen Perspektiven ist möglich. Die IFC-Daten werden für die Mengenübernahme übersichtlich nach ausschreibungsrelevanten Kriterien sortiert tabellarisch dargestellt.

Erweiterter Funktionsumfang

Eine räumlich-geschoss-orientierte Darstellung ist die „digitale Dreikant“ Raumgeometrie. Gezeigt werden sämtliche Raummaße wie Wandlängen und Bodenflächen. Alle spezifischen Informationen (wie räumliche Zuordnung, Maße und Öffnungsart) sind in der Tabelle „Fenster und Türen“ gelistet. Aus der Sicht „Bauteile – Anzahl“ werden die Stückzahlen in ORCA AVA übernommen, z.B. der TGA Endgeräte.

Der Anwender wählt aus der Tabelle „Bauteile – Alle Maße“ aus allen zugeordneten Maßen individuell das benötigte aus, z.B. Breite, Volumen oder Gewicht. Dank der Tabellen ist übersichtliches Navigieren möglich. Zudem erleichtern sie den Zugriff auf die enthaltenen IFC-Daten. Die IFC-Mengenübernahme unterstützt in ORCA AVA 23 den neuen Standard IFC 4.

Darüber hinaus wurde der Funktionsumfang erheblich erweitert. Eine neue Geometrie-Sicht deckt Teile des Rohbaus ab, neue Filter für die Bauteil-Eigenschaften schaffen mehr Transparenz und zahlreiche Übernahmefunktionen erhöhen die Nachvollziehbarkeit. Fehler oder Unstimmigkeiten in der IFC-Datei werden mit der IFC-Diagnose aufgespürt.

ORCA AVA

(Bild: ORCA Software GmbH)
