BIM & Software
ORCA AVA steht für openBIM

Die neue Version 23 ist bereit für IFC 4.0 und bietet Features für Adressverwaltung, Benutzerverwaltung und DIN 276-2018

Auf Grundlage des IFC-4.0-Standards und gesammelter Erfahrungswerte analysiert das neue IFC-Diagnosetool die IFC-Datei und listet verschiedene Auffälligkeiten. Es markiert Fehler und Warnungen direkt in der Tabelle.

openBIM braucht openAVA

Für die Weiterverarbeitung der Meldung sind Detailinformationen hilfreich. Ein Beispiel: Aus der CAD wird ein Fensterband als mehrere eigene Öffnungen nebeneinander übergeben. ORCA AVA schlägt die Kennzeichnung des Fensterbandes als eine Öffnung vor, damit es nicht zu Berechnungsfehlern – etwa bei der VOB-Übermessungsregel oder bei der Mengenerfassung von Dichtungen – führt. Der Planer ist so in der Lage, ohne großen Zeitaufwand auf Situationen zu reagieren, bei denen das neue Servicetool vor der endgültigen Übernahme eine Entscheidung als sinnvoll erachtet.

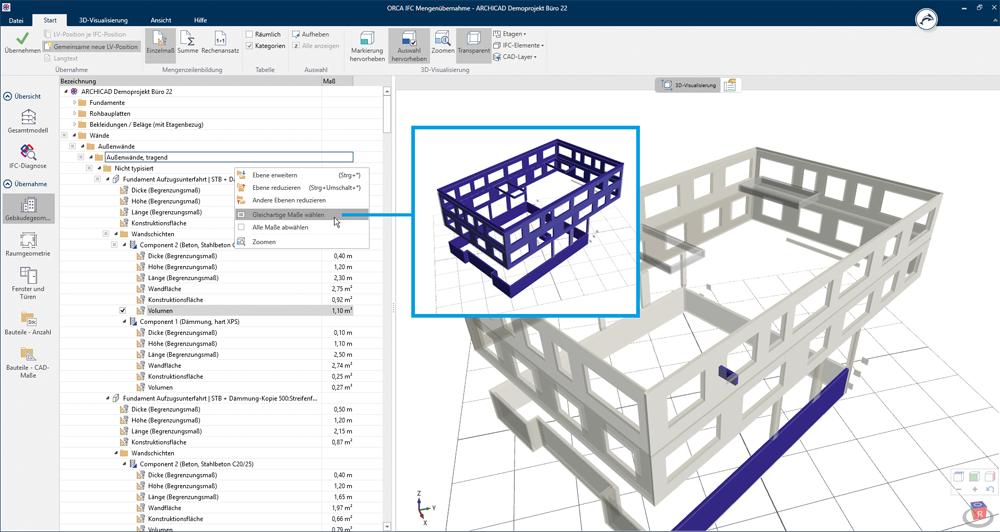

Die neue Sicht Gebäudegeometrie bietet sich für die Mengenermittlung von Wänden, Decken oder deren Bekleidungen an. Anwender ziehen die Mengen, z. B. für alle tragenden Elemente aus der IFC-Datei, um das Leistungsverzeichnis (LV) für Stahlbeton zu erstellen. Nach der Auswahl des Volumens eines Wandelements kann man mit der Funktion „Gleichartige Maße wählen“ auf Knopfdruck das Volumen, z. B. aller tragenden Stahlbetonaußenwände, auswählen und übernehmen.

AVA-Software flexibel bedienbar

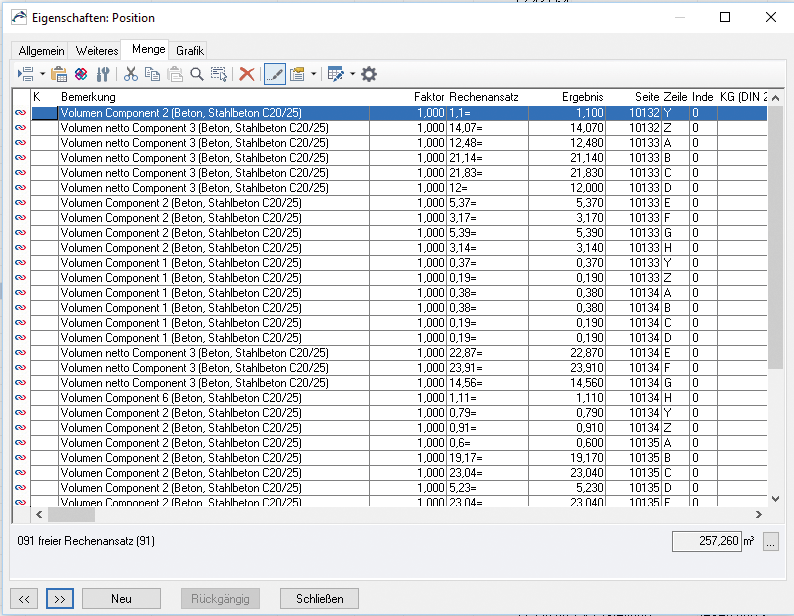

In mehrschichtigen Wandelementen wie einer Wandschicht aus Stahlbeton und Dämmung besteht die Möglichkeit, einzelne Komponenten separiert für die Mengen- und Massenermittlung heranzuziehen. Pro Bauteil liefert das Aktivieren von Einzelmaß und Rechenansatz eine eigne Mengenzeile mit verfolgbarem Rechenweg.

Der Eintrag bleibt mit den IFC-Daten verknüpft. Mit dem neuen Filter CAD-Layer ist eine von der CAD her bekannte Ordnung der visuellen Ansicht möglich. Mit wenigen Klicks ist das LV mit den benötigten Werten fertiggestellt. Die importierten Eigenschaften lassen sich Alternativ zur 3D-Visualisierung auch als Liste anzeigen. Die Eigenschaften sind nun zur besseren Übersicht gruppiert dargestellt.

Die Software-Version 23 erleichtert mit neuen Features z. B. zur Adressverwaltung, der Benutzerverwaltung und der neuen DIN 276-2018 den Workflow des Planers.

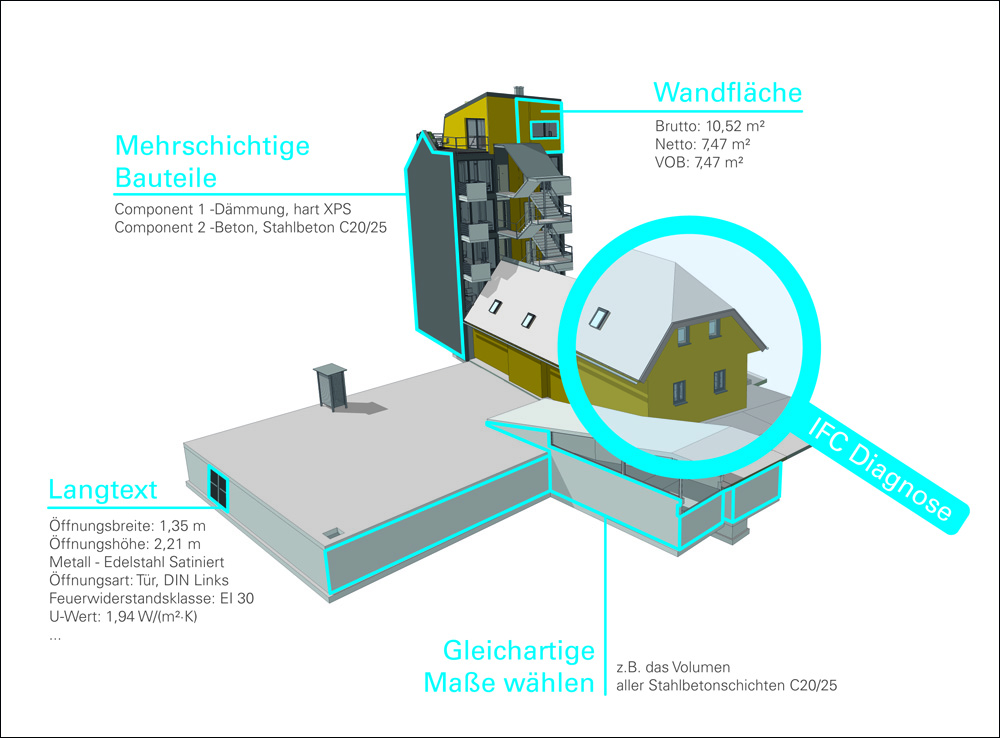

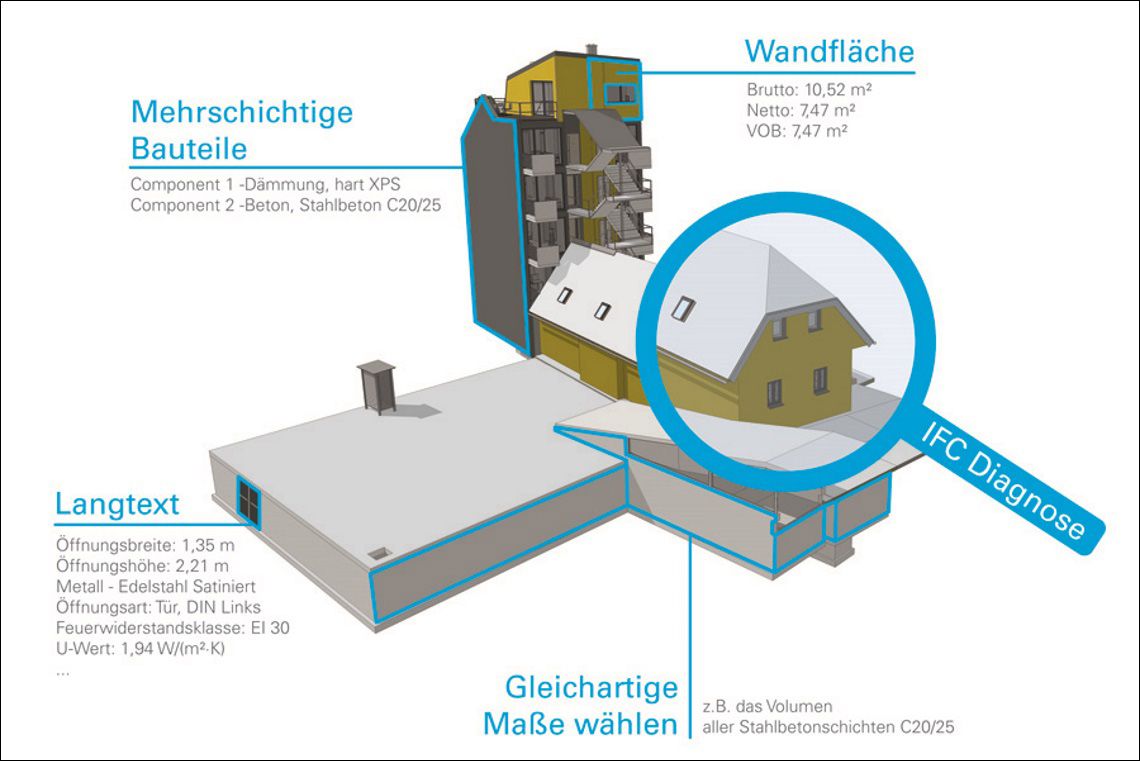

ORCA AVA steht für openBIM

(Bild: ORCA Software GmbH)
