Automatische Erstellung von 3D PDF-Dokumenten
Neu: PDF Generator 3D 8.0

Die PDF Generator 3D-Software wurde um neue Funktionen für die Publikation von 2D- und 3D-Inhalten im Web erweitert.

Mit dem PDF Generator 3D 8.0 der Prostep AG lassen sich nun 3D-Daten nach HTML5 exportieren sowie Stücklisten mit 2D-Ansichten von 3D-Komponenten automatisch generieren. Die Lösung kann damit noch flexibler als Service Content Generator oder als Motor für die Implementierung zeichnungsloser Prozesse mit Hilfe so genannter Technical Data Packages (TDP) eingesetzt werden.

Responsives Design – Perfekte Darstellung auf jedem Endgerät

Darüber hinaus bietet die Version 8.0 neben dem HTML5-Export von 3D-Daten innovative Funktionen, um 3D-Daten zusammen mit Metadaten ins Web zu stellen. Die 3D-Inhalte der HTML-Seiten können sowohl auf Desktop-Computern, als auch auf mobilen Endgeräten unter iOS oder Android mit praktisch allen aktuellen Browsern visualisiert werden. Die Daten werden dank des Responsive Designs je nach Endgerät unterschiedlich dargestellt.

Analog zur Nutzung von 3D PDF-Vorlagen können für die Erzeugung der Webseiten entsprechende HTML5-Templates hinterlegt werden. Die Darstellung der Seiten wird an die Kundenvorgaben hinsichtlich Layout und Corporate Identity angepasst. Ein Template gehört zum Standardumfang. Die Kunden können dies direkt nutzen.

Die automatische Erzeugung von Stücklisten mit 2D-Ansichten der 3D-Komponenten ist eine weitere Neuerung. Kunden können nun neben den 3D-Repräsentationen auch abgeleitete 2D-Ansichten von Baugruppen und Einzelteilen in 3D PDFs einbinden. Die Ableitung erfolgt während der Konvertierung im Zusammenspiel mit dem PDF Generator 3D TDP-Modul, das z.B. auch die tabellarischen Stücklisten für Ersatzteilkataloge erzeugt.

3D-Formate DWG und DXF werden erstmalig unterstützt

Es enthält alle wesentlichen Funktionen zur Erzeugung von Technical Data Packages, wie sie für die Etablierung zeichnungsloser Prozesse gemäß VDA-Richtlinie 4953-2 oder US Military Standard MIL-STD-31000 erforderlich sind. Damit lassen sich nicht nur beliebige 3D-Repräsentationen und STEP AP 242-Metadaten in PDF A/3-konforme Container eingebettet, sondern auch statische 2D-Ansichten von dynamischen 3D PDF-Modellen ableiten.

Der PDF Generator 3D 8.0 unterstützt neben den aktuellen Formaten der gängigen CAD-Systeme erstmals die 3D-Formate DWG und DXF. Die native Verarbeitung der verbreiteten AutoCAD-Formate erleichtert die Bereitstellung von HTML5- oder 3D PDF-Content für Architektur und Building Information Management (BIM), aber auch für die Service-Dokumentation.

Der PDF Generator 3D kann dank des HTML5-Exports und der automatischen Generierung von Stücklisten mit 2D-Ansichten als Service Content Generator eingesetzt werden. Eine hochgradig automatisierte Katalogerstellung wir durch Integrationen zu praktisch allen gängigen ERP- und PDM/PLM-Systemen und den direkten Zugriff auf über 20 verschiedene CAD-Formate ermöglicht. Dies reduziert den Zeit- und Kostenaufwand.

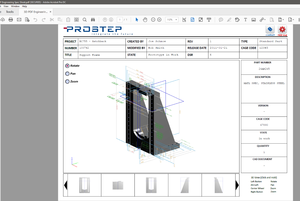

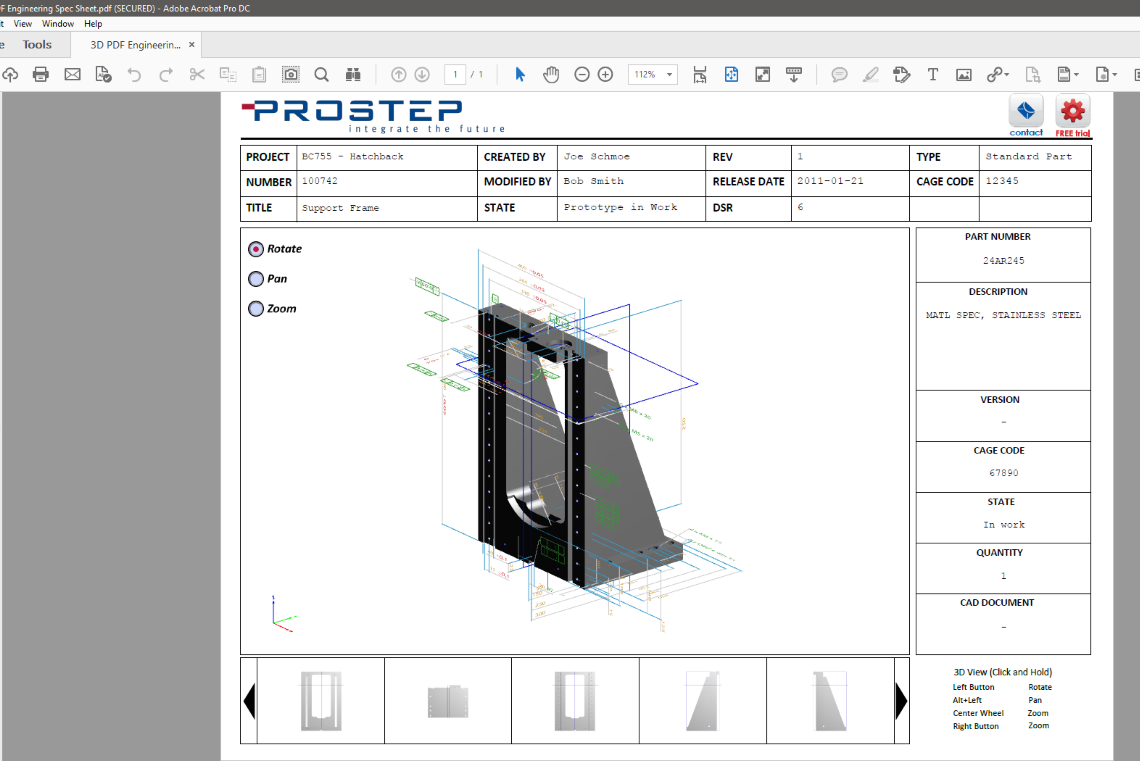

PDF Generator 3D 8.0

(Bild: Prostep AG)
