IFC-Manager verbindet IFC und Revit

Zum Generieren eines Revit-Modells aus IFC müssen IFC-Klassen (z. B. Wand) auf entsprechende Revit-Kategorien zugeordnet werden. Ähnlich einem Wörterbuch für die Sprachübersetzung kann eine Mapping-Tabelle die Zuordnung global und automatisiert durchführen.

IFC-Zuordnung im Gebäudemodell

Doch die Zuordnung ist nicht eindeutig. Wie sich ein Wort im Wörterbuch sinnverwandt durch verschiedene Synonyme ersetzen lässt, gibt es auch für die IFC/Revit-Klassen-Zuordnung verschiedene Optionen. Das macht oft eine manuelle Anpassung der Mapping-Tabelle notwendig. Dazu kommt das Problem, dass im Revit-Modell nicht alle IFC-Elemente benötigt werden bzw. dort erscheinen dürfen, z. B. Sanitär-Trennwände einer Toilettenanlage.

Völlig unzureichend ist die globale IFC-Zuordnung, wenn der Architekt im Gebäudemodell mit Allgemeinen Elementen (ifcBuildingElementProxy) arbeitet und diesen mit frei definierbaren numerischen oder alphanumerischen Attribut-Einträgen seine individuelle Handschrift aufprägt, etwa für übliche Wände, Decken usw., aber auch für filigrane Dachkonstruktionen, Fassadenelemente, Treppen, Fertigbauteile, Möbel oder Personen. Mit Allgemeinen Elementen kann der Architekt vergleichsweise schnell und einfach seine individuelle und freie Gestaltungsvielfalt in seinem Gebäudemodell abbilden, dokumentieren und in 3D visualisieren. Ein arbeitseffizienter Workflow in die Fachplanung ist jedoch, wenn überhaupt, kaum möglich.

Arbeitserleichterung mit IFC-Manager

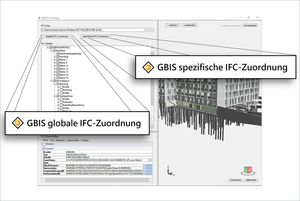

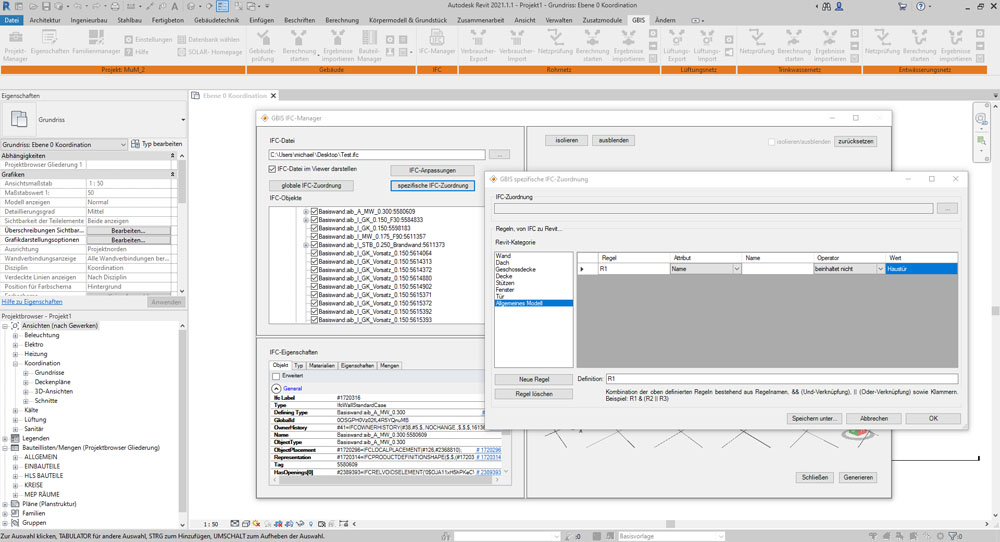

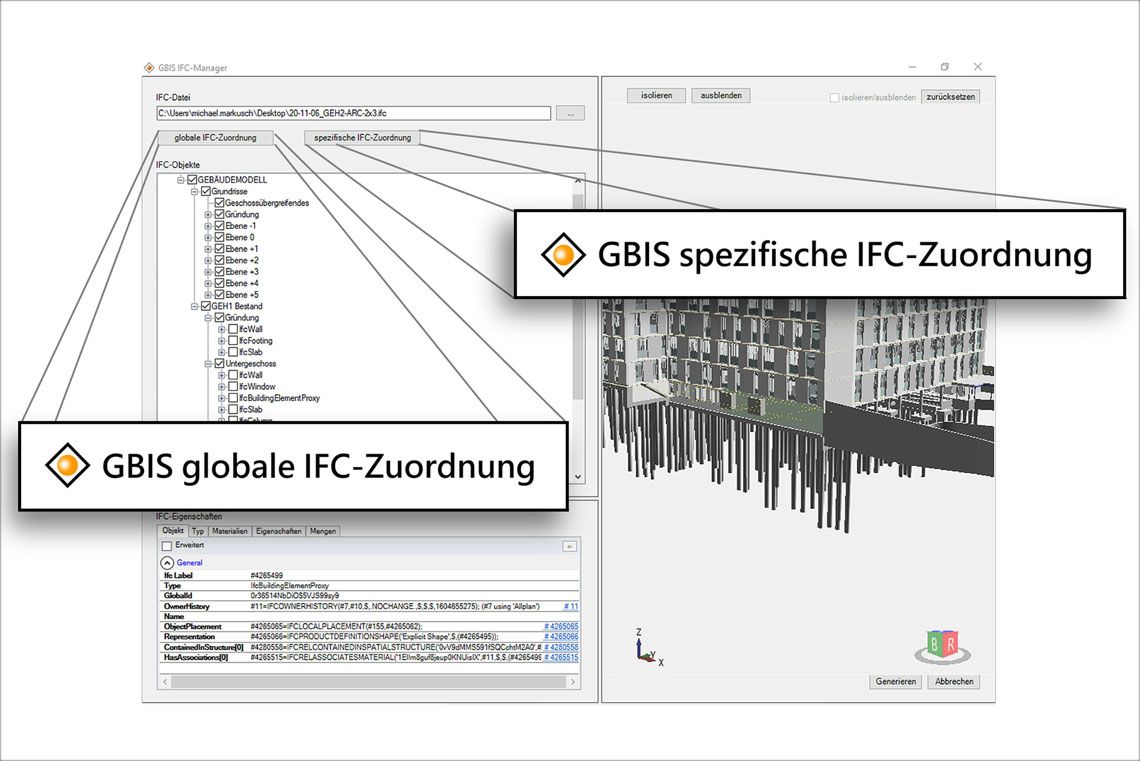

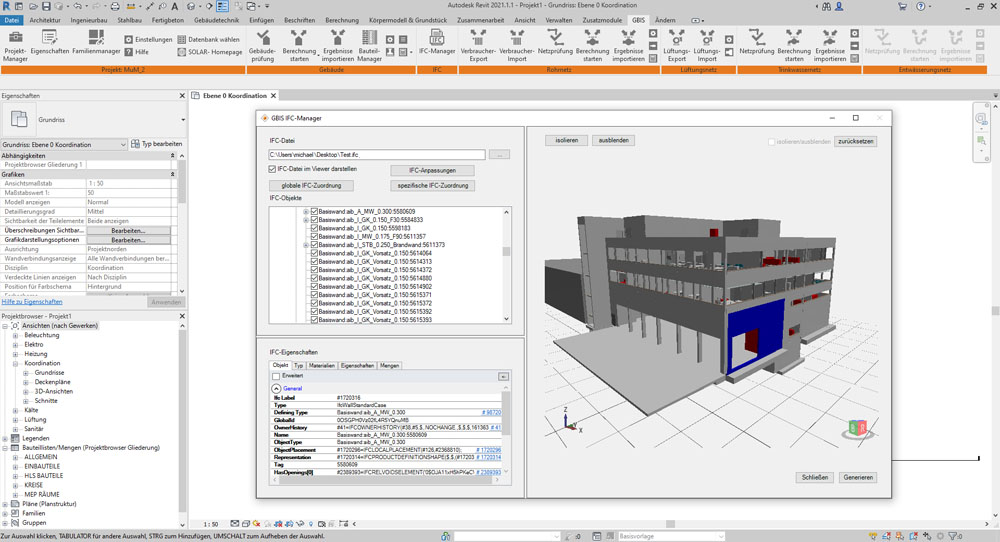

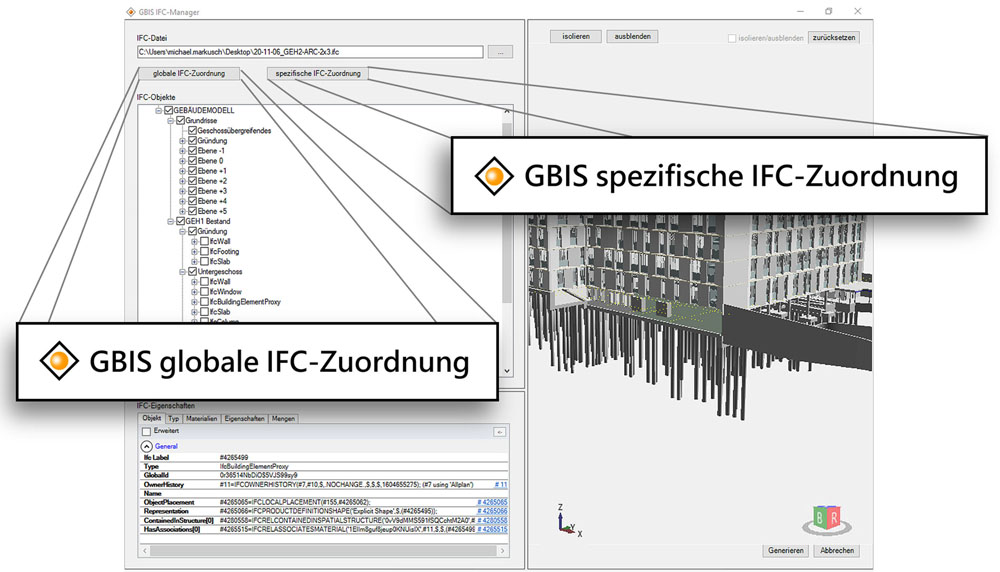

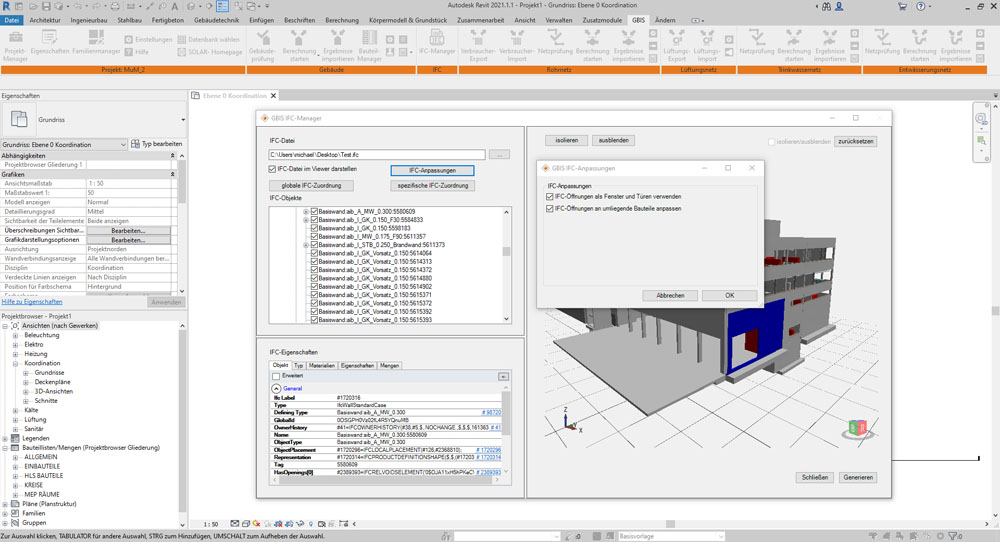

Mit einer ergänzenden spezifischen IFC-Zuordnung bietet der IFC-Manager von SOLAR-COMPUTER mit Visualisier- und Editierfunktionen die Möglichkeit, die Handschrift des Architekten zu erkennen, nach Spezifika gleicher IFC-Klassen zu unterscheiden, Regeln für die Abbildung auf Revit-Familien aufzustellen, um nur die benötigten IFC-Elemente für das Revit-Modell zu selektieren und auf passende Revit-Familien abzubilden.

Im weiteren BIM-Workflow lässt sich das generierte Revit-Modell mit Gebäude- und TGA-Programmen von SOLAR-COMPUTER interaktiv verbinden. Der Bauteil-Manager ermöglicht Durchgängigkeit mit DIN-, OENORM-, SIA-, Industrie- oder eigenen Bauteilkatalogen; der BIM-Produktdaten-Service für Durchgängigkeit mit TGA-Herstellerdaten im Standard VDI 3805 / ISO 16757.
