BIM-Software
Heizungs-Rohrnetzberechnung

Solar-Computer bietet Berechnungssoftware für TGA-Planer.

Die neue Software-Lösung ermöglicht TGA-Planern, Heizungsrohrnetze im Schema zu erfassen und gleichzeitig zu berechnen.

Mit dem neuen Solar-Computerprogramm können symmetrische Netze verarbeitet werden. Asymmetrische Netze jeder Größe lassen sich zusätzlich mit produktneutralen und/oder Fabrikat-spezifischen Daten aus Hersteller-Datensätzen nach VDI 3805 abwandeln.

Einfache Bedienung

Planungsresultate sind u. a. der Nachweis des hydraulischen Abgleichs, Massenauszüge sowie das 2D-Heizungsschema als Print, dxf- oder dwg-Datei. Es bedarf keiner bestimmten Kenntnisse eines CAD-Systems zur Programmbedienung, da die Software-Lösung eine zeichnerische und rechnerische Gesamtlösung darstellt.

Ausschließlich Objekte, die in einem Heizungsrohrnetz vorkommen können, sind im Schema-Editor auswähl- und darstellbar. Planungsunternehmen erhalten somit Spielraum für flexible Aufgabenverteilungen im vorhandenen Personalstamm. Das Programm prüft während der Bearbeitung die hydraulische Logik der Rohrführung.

Es unterstützt die Drosselschaltung sowie zahlreiche weitere Schaltungsarten wie Beimischung, Umlenk- und Einspritzschaltung. Hydraulische Weichen, Pufferspeicher und Heizungsnetze lassen sich darüber hinaus mit einem oder mehreren Heizkesseln in Parallel- oder Kaskadenschaltung darstellen und berechnen.

Revit-Integration möglich

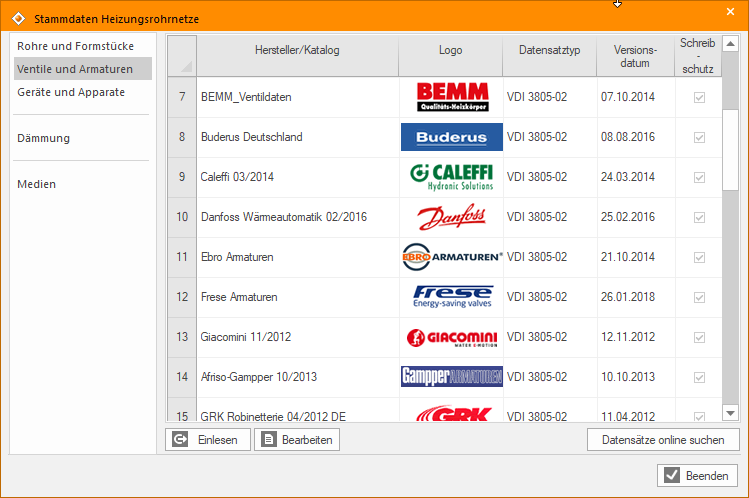

Produktneutrale Stammdaten-Sortimente, die der Nutzer kontrollieren und bei Bedarf frei anpassen oder erweitern kann, gehören zum Lieferumfang. Mithilfe einer VDI 3805-Import-Schnittstelle ist es möglich, berechnungsrelevante Daten aus Fabrikat-spezifischen Hersteller-Datensätzen in die eigenen Stammdaten einzulesen.

Im Projekt lassen sie sich miteinander kombinieren, in ihren rechnerischen Auswirkungen vergleichen und ggf. mit Hilfe einer zentralen Funktion austauschen. Ein durchgängiges Arbeiten von der Vorplanung bis zur Ausführungsplanung ist somit möglich. Die Datenerfassung im Heizungsrohrnetz-Schema kann zudem durchgängig an vorausgehende Auslegungen von Heizkörpern und Flächenheizungen sowie Heizlastberechnungen nach DIN EN 12831-1 angeschlossen werden.

Das Programm eignet sich auch für Planer, die ein Heizungs-Rohrnetz in Revit in 3D erfassen. Die gesamten Berechnungs- und Prüf-Algorithmen sowie alle numerischen Nachweise inkl. hydraulischem Abgleich lassen sich dank modernster Programmiertechnik in Revit integrieren.

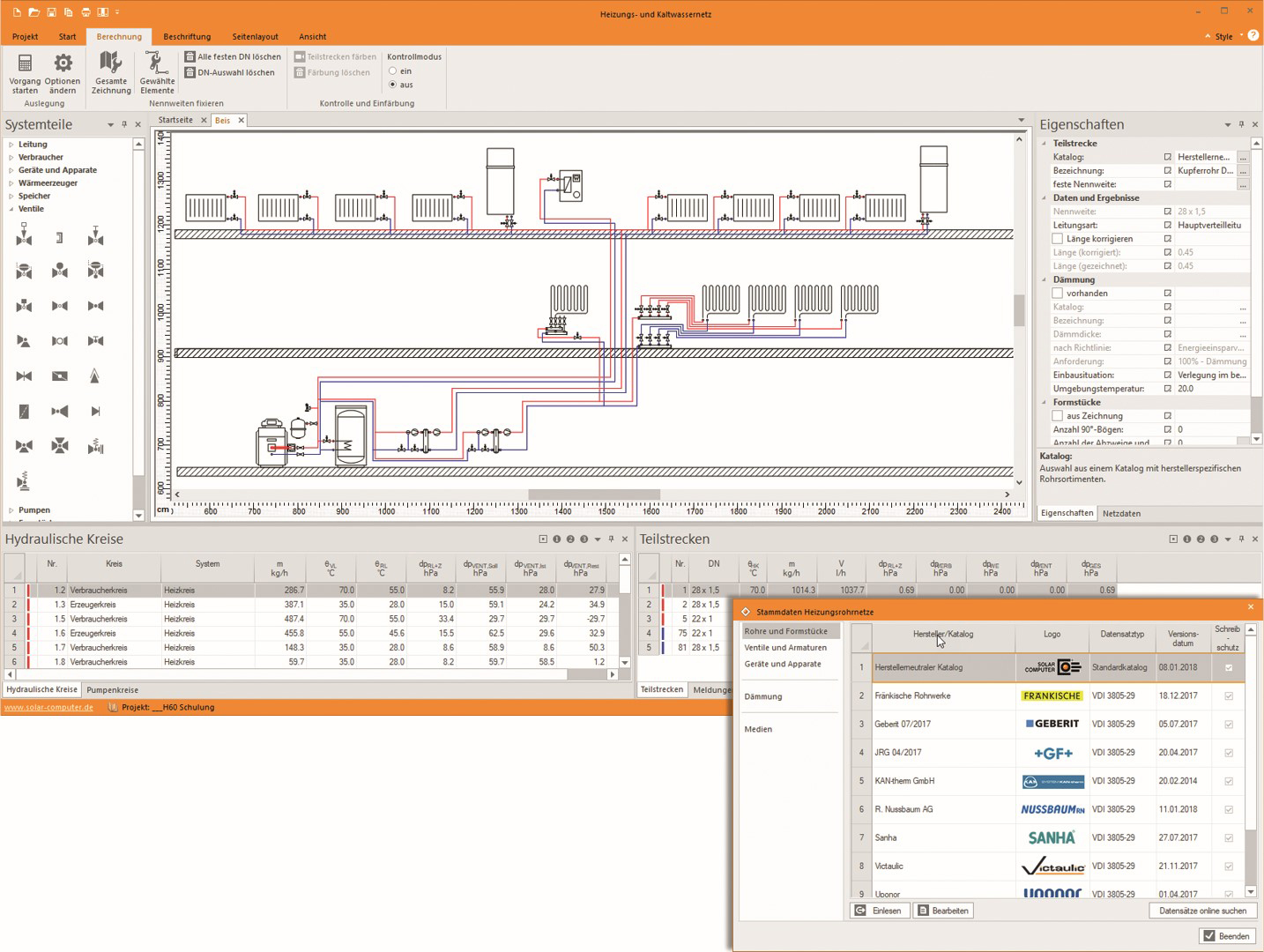

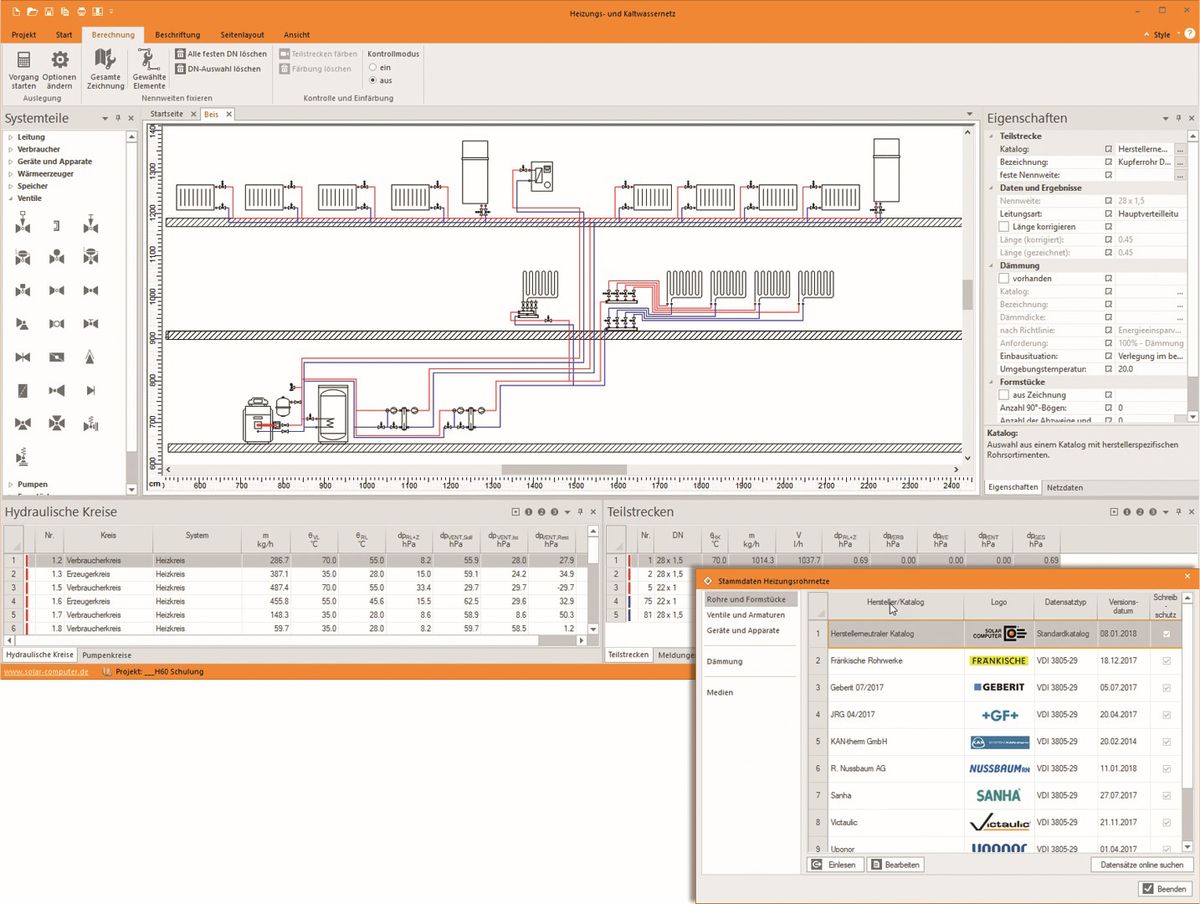

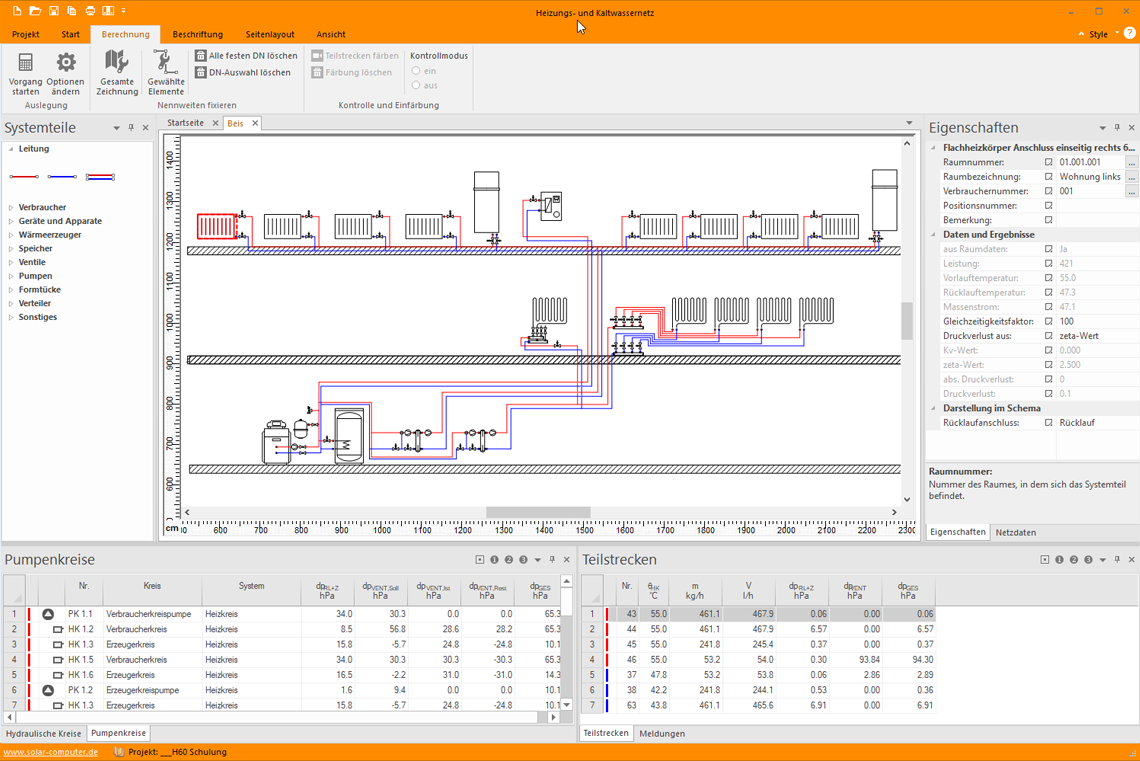

Heizungs-Rohrnetzberechnung im Schema

(Bild: Solar-Computer GmbH, Göttingen)
