Heizlastberechnung

Mit der TGA-Planungssoftware DDS-CAD lassen sich Heizlastberechnungen nach DIN EN 12831-1 durchführen.

Das in die Softwareversion 15 integrierte Modul bildet alle erforderlichen Parameter in einem kompakten Dialog ab. Die Anwender haben so die volle Kontrolle über das gesamte Projekt. Sie gelangen erheblich schneller von der Dateneingabe zur ermittelten Heizlast.

Heizlast-Dialog unterteilt in vier Bereiche

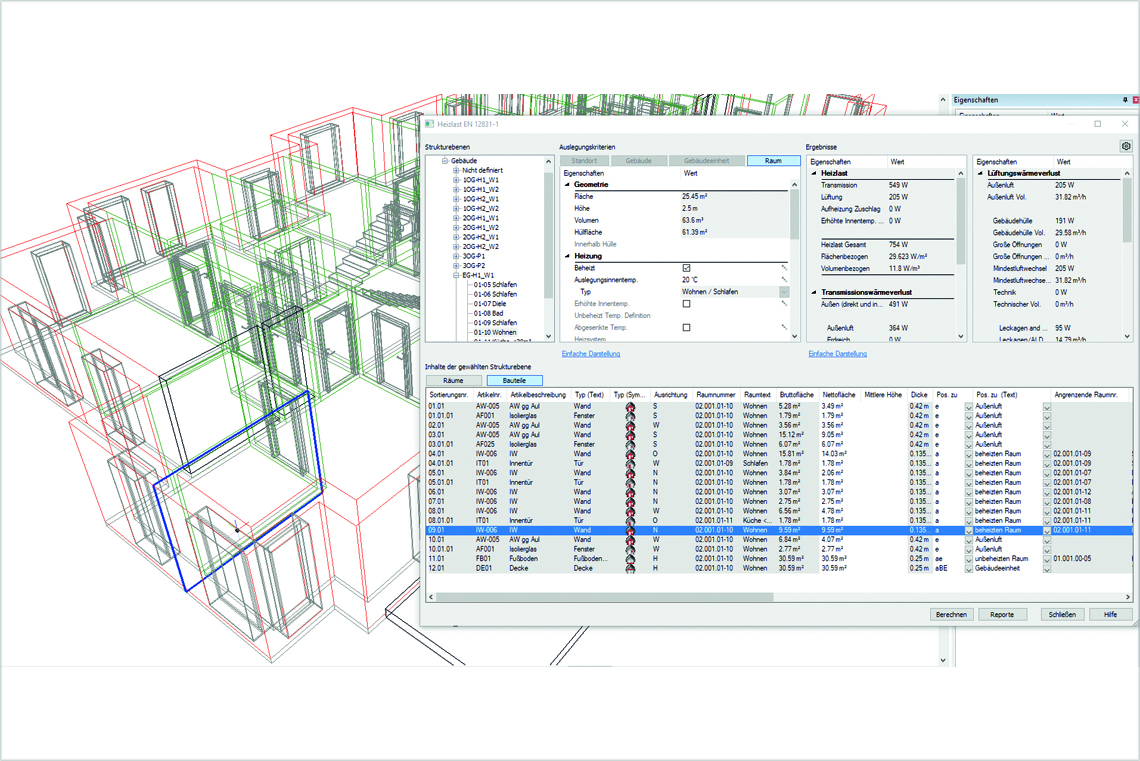

Beliebig viele Räume und Bauteilflächen lassen sich darüber hinaus direkt aus dem Dialog heraus visualisieren – um etwa Berechnungsergebnisse am 3D-Bauwerksmodell zu prüfen. Bei dem komplexen Kalkulationsverfahren erhalten Anwender Unterstützung durch eine praktische Kurzinfo-Funktion sowie eine Onlinehilfe mit dem gesamten Formelwerk der novellierten Norm.

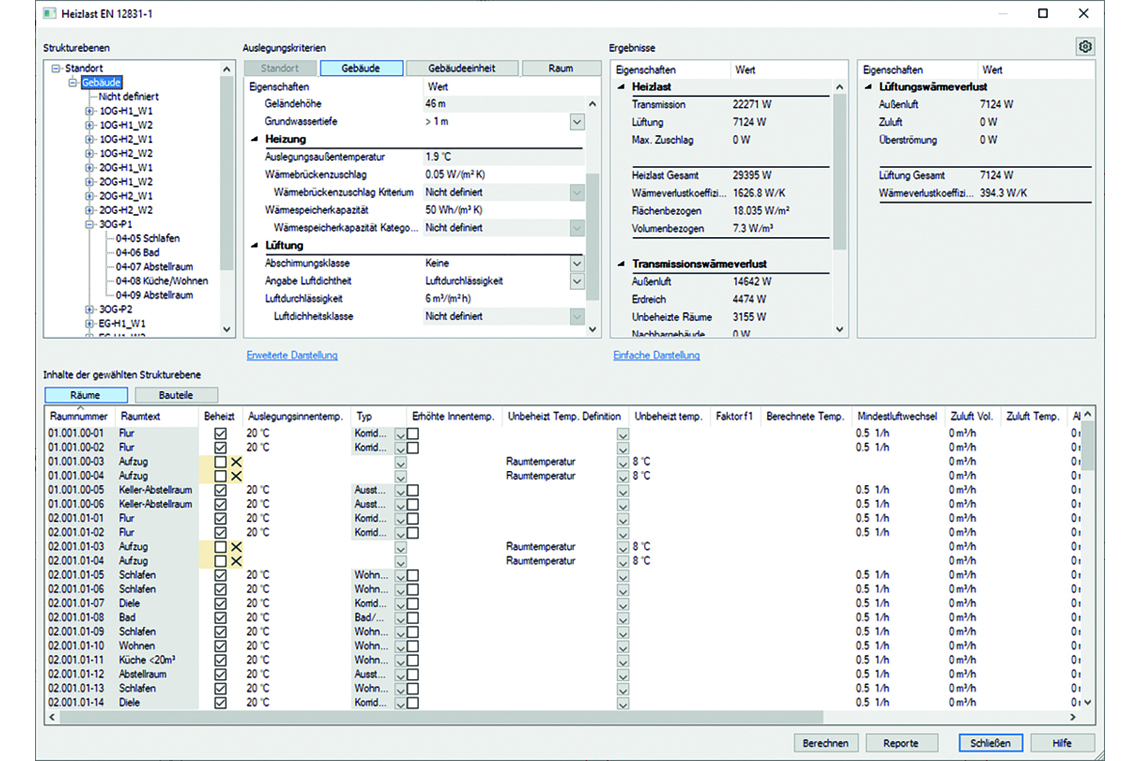

Der Heizlast-Dialog ist in vier voneinander getrennte Bereiche aufgeteilt. Feld eins zeigt die Ebenen des Gebäudes, die Felder zwei und drei die Auslegungskriterien und die Berechnungsergebnisse für die gewählte Ebene. Der vierte Bereich enthält eine Auflistung von Räumen und Bauteilflächen. Das Segment mit den Gebäudeebenen bildet dabei das gesamte Objekt – vom Standort über die Gebäudeeinheiten bis hin zum einzelnen Raum – in einer übersichtlichen Baumstruktur ab. Mit ihm lässt sich steuern, welche Inhalte in den anderen drei Bereichen dargestellt werden. So können Anwender mit wenigen Handgriffen zur gewünschten Stelle navigieren, etwa um Auslegungskriterien wie den Wärmerückgewinnungsfaktor von Lüftungssystemen einzusehen oder zu definieren.

Direktzugriff auf Gebäudemodell

Der unten im Dialog angeordnete Listenbereich zeigt die wichtigsten Informationen zu den Räumen und Bauteilen der gewählten Gebäudeebene. Je nach Bedarf lassen sich hier verschiedenste Tabellenspalten, wie zum Beispiel Bauteiltyp, angrenzender Raum oder Auslegungsinnentemperatur, hinzufügen oder entfernen. Zudem können die Einträge mehrfach sortiert oder die Werte mehrerer Räume oder Bauteilflächen gemeinsam verändert werden (Multi-Edit-Funktion). Ebenso ist es möglich, alle Räume einer Lüftungszone oder einer Gebäudeeinheit über die Liste anzuwählen. Dadurch kann visuell im Modell kontrolliert werden, ob die Räumlichkeiten korrekt zugeordnet wurden.

Darüber hinaus führt DDS mit dem neuen Heizlast-Dialog die sogenannte „Vererbung“ ein. Diese Funktion sorgt dafür, dass Werte, die auf einer übergeordneten Ebene eingepflegt wurden, in sämtliche darunterliegenden Strukturebenen weitergegeben werden können. So gilt etwa der für eine Gebäudeeinheit festgelegte Mindestluftwechsel automatisch auch für sämtliche Räume dieses Bereichs. Auf diese Weise stehen generelle Basiswerte für die Heizlastberechnung zur Verfügung. Die Angaben sind im Nachhinein individuell anpassbar.

DDS-CAD 15 Heizlastabrechnung

(Bild: Data Design System)
