Neue Software-Generation
GBIS integral – 3D-Planung

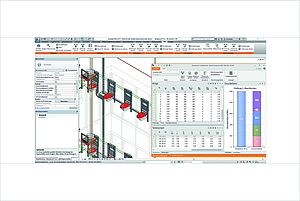

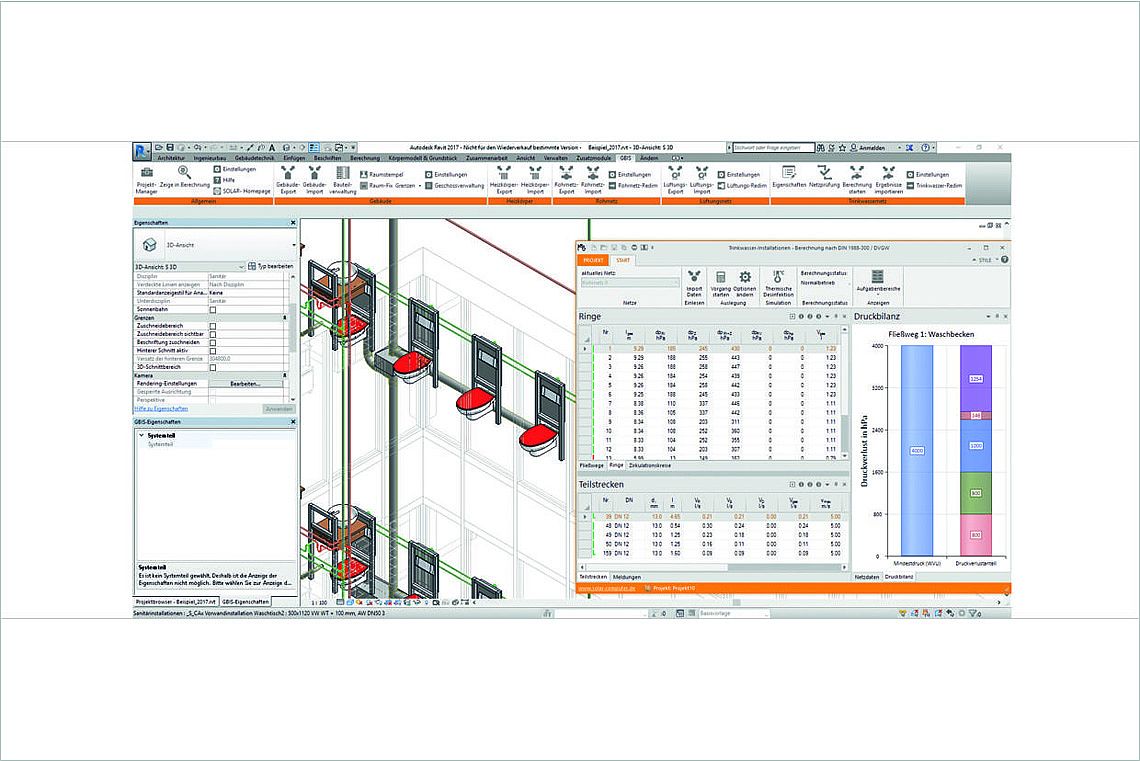

GBIS integral ermöglicht als erste Software am Markt die Planung von Trinkwasserinstallationen nach DIN 1988-300 mit BIM auf Basis der BIM-Plattform Revit (Autodesk).

Das Programm baut auf einer Zeichnungs- und Berechnungs-Vorgängerlösung auf, die es bereits für die Gewerke Heizung, Lüftung und Gebäude (u. a. Kühllast VDI 2078 und Simulation) gibt. Im Hintergrund werden beim Zusammensetzen eines 3D-Netzes aus 3D-Sanitär-Objekten diese automatisch mit berechnungsrelevanten Stammdaten verknüpft. So können die in Revit integrierten Berechnungs-Algorithmen der DIN 1988-300 sofort gestartet werden.

Funktionen der Software auf einen Blick

  •   durchgängiges Arbeiten mit 3D-Sanitär-Objekten in Zeichnung und Berechnung
  •   Kombinieren von neutralen und fabrikatspezifischen Sortimenten nach VDI 3805
  •   Integration der Berechnung in die 3D-BIM-Plattform (Revit)
  •  überwachen der Normkonformität gemäß DIN 1988-300

Das gezeichnete Netz wird im Hintergrund vor dem Start der Berechnung zunächst auf  Berechnungs-Relevanz nach DIN 1988-300 geprüft. Der Anwender erhält daraufhin im Fall von Unstimmigkeiten geeignete Informationen, seine Zeichnung rechentauglich anzupassen.

Zu den weiteren automatisch ablaufenden Operationen zählen das Erkennen von Leitungs- und Anschlussarten, Strängen, Strömungsteilern, Ringleitungen und das automatische Generieren von Teilstrecken.

Besonders interessant für BIM-Anwendungen ist die Parametrisierung der Stammdaten. Der Lieferumfang inkludiert einen Satz produktneutraler Sanitär-Objekte wie etwa Rohre, Formstücke, Ventile, Armaturen, Entnahmestellen, Geräte, Apparate, TW-Erwärmer und Dämmung. Die Datenstruktur entspricht der VDI 3805. Sie erlaubt es Planern zusätzlich, auch fabrikatspezifische Hersteller-Datensätze nach VDI 3805 Blatt 17, 20 oder 29 einzulesen und parallel frei zu verwalten.
