BIM-Software
ecsMEP für Elektro-BIM

Die CAE-Lösung Ecscad verfügt über neue Funktionen, die die Produktivität und Effizienz im Schaltschrankbau steigern.

Schaltpläne für den Haupt- und alle Unterverteiler und Stromlaufpläne für die Gebäudeautomation inklusive der Stücklisten lassen sich automatisch mit ecs-MEP für Elektro-BIM aus Stromkreisdaten von Autodesk Revit und AutoCAD MEP erzeugen.

Schaltschränke und -kästen schnell konstruieren

Aus dem Gebäudemodell werden die für alle folgenden Berechnungen notwendigen Informationen übertragen. Bisher zog dies eine Abfolge manueller Schritte mit sich – was sehr fehleranfällig und zeitaufwendig war. Dieser Prozess vollzieht sich nun automatisiert im Hintergrund. Für escade eröffnen sich durch das Modul ecsMEP ganz neue Einsatzbereiche. Die Integration in moderne Denk- und Arbeitsmethoden in Architektur und Bauwesen ist gegeben, escad ist BIM-tauglich.

Schaltschrankvariante, Kabelverlege-Wege und Hutschienen lassen sich schnell dimensionieren und erzeugen. Der Anwender platziert anschließend die im Stromlaufplan vorhandenen Geräte. Dabei achtet die Software darauf, dass alle Geräte berücksichtigt werden. Der ecsLayoutAssist errechnet interaktiv die erforderliche Kühlleistung, die abzuführende Verlustleistung und den benötigten Volumenstrom. Der Planer vervollständigt so seine Elektrodokumentation gemäß DIN EN 61439.

Erhöhte Transparenz und Nachvollziegbarkeit

Den Weg zu echter Mechatronik ebnet ecsVault gemeinsam mit Autodesk Vault. Zusammen mit Mechanik-Konstruktionen und anderen Produktdokumentationen, lassen sich Elektrodokumentationen zentral und sicher speichern. Beispielsweise über Inventor-Baugruppen werden Mechanik und Elektrotechnik verknüpft. Das Suchen und Finden können über Projekteigenschaften beschleunigt werden.

Man kann intelligente PDF-Dateien für Warenwirtschaft, Fertigung oder Service-Techniker generieren. In der Elektroprojektierung werden Transparenz und Nachvollziehbarkeit erhöht. Die Revisionseinträge aus Vault werden direkt in ecscad-Projekte übernommen und in die Blattköpfe eingetragen.

ecsMEP für Elektro-BIM

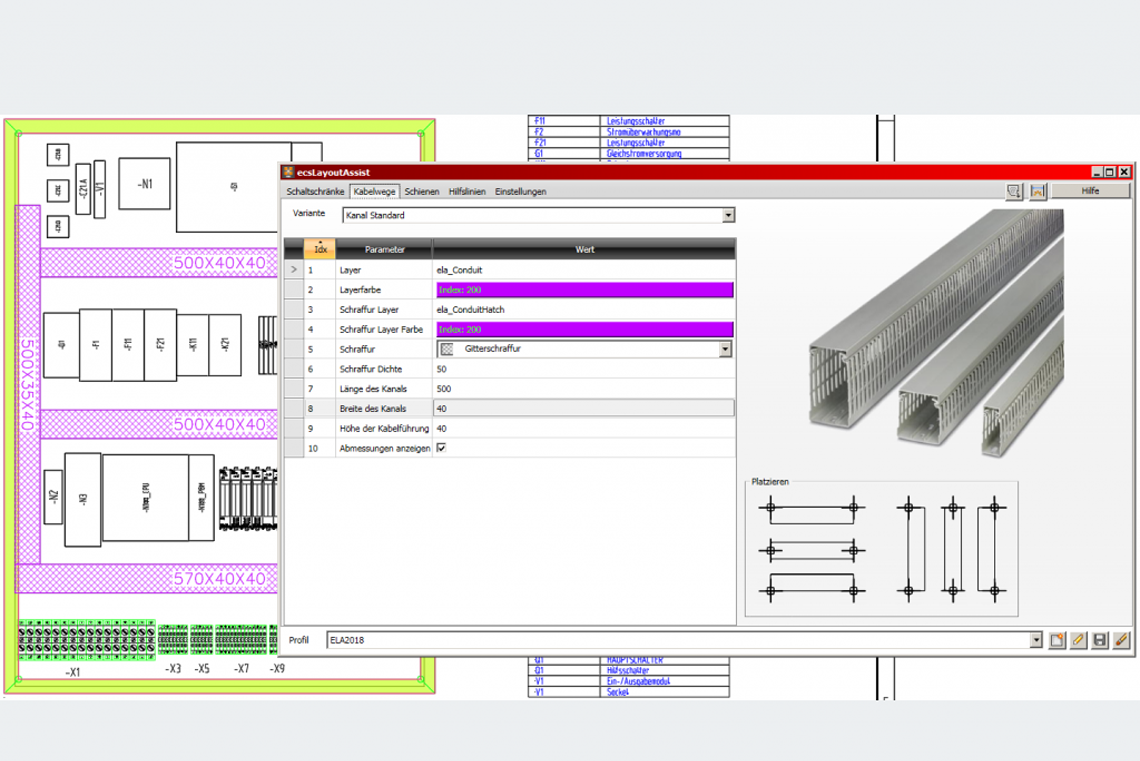

Mit dem ecsLayoutAssist lassen sich parametrisierte, individuelle Schaltschränke konstruieren. Die Abmessungen der Kanäle und Schienen werden automatisch angezeigt (Bild: Ecscad)
