BIM und Elektroplanung
Digitale E-Planung auf Baustellen

Intelligent Power Distribution für Planung und Simulation von Niederspannungsnetzen auf Baustellen

Die cloudbasierte Softwarelösung Intelligent Power Distribution der Walther-Werke Ferdinand Walther GmbH ermöglicht eine schnelle, genaue und strukturierte Planung und Simulation von Niederspannungsnetzen auf Baustellen. Die Software gibt es in drei Modulen: Basic, Advanced und Expert. Die Module sind jeweils auf die individuellen Bedürfnisse und Anforderungen der Kunden abgestimmt und zugeschnitten.

Digitalisierung des gesamten Planungsprozesses auf der Baustelle

Die Softwarelösung Intelligent Power Distribution digitalisiert und vereinfacht den gesamten Planungsprozess auf Baustellen. Bei der Baustellenplanung bestand bisher zwischen dem Energieversorger und elektrischen Verbraucher eine Art Blackbox, da sämtliche Informationen hinsichtlich Verbräuche, Spannungsabweichungen oder Lastverteilung im Prozess nicht abbildbar waren.

Mit der neuen IPD-Software wird diese Lücke geschlossen. Die Niederspannungsverteilung wird messbar, indem zwischen allen Komponenten der Baustellenplanung Transparenz geschaffen wird.

IPD setzt hierbei vor allem auf strukturierte und standardisierte Daten. Im Datenbestand werden die Produkte mit allen wesentlichen Produkteigenschaften nach ETIM-Standard (Europäisch Technischen Informationsmodell) hinterlegt. Dies ermöglicht dem Anwender eine exakte Simulation anhand der Produktmerkmale sowie eine signifikante Reduzierung von Planungsfehlern.

Außerdem können eigene Produktvorlagen angelegt werden. Ist das benötigte Gerät für die Baustellenplanung nicht im eigenen Bestand vorhanden, kann jederzeit auf einen Produktkatalog zugegriffen werden.

Modul IPD Basic

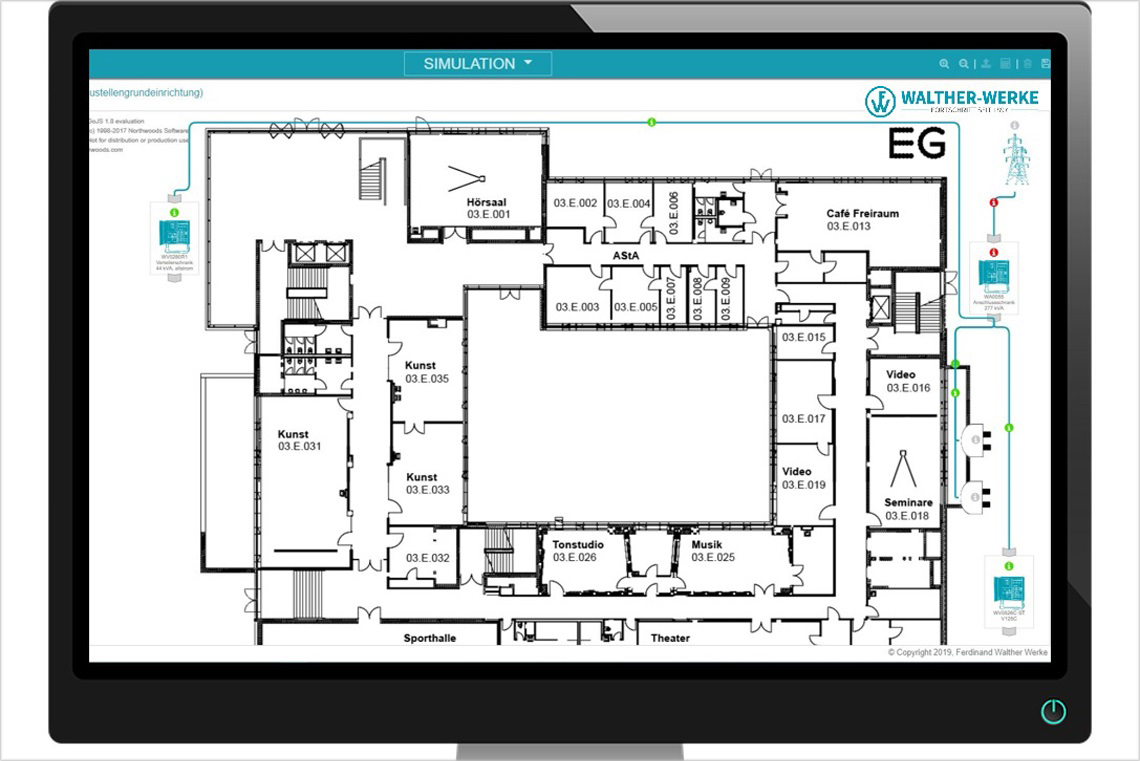

Das Modul IPD Basic bietet weitere Funktionen. Die gesamte Verteilung auf der Baustelle kann im Editor graphisch geplant und einzelne Bauabschnitte können angelegt werden. Zeitersparnisse im Planungsprozess sind vor allem durch die übersichtlich gestaltete und intuitiv bedienbare Benutzeroberfläche möglich. Grundrisse können einfach und schnell hochgeladen, Verteiler sowie Stromleitungen per Drag & Drop platziert und direkt im Anschluss die notwendigen Anforderungen definiert werden.

Zur Plausibilitätsprüfung der Planung kann mit der Software die Niederspannungsverteilung vorab simuliert werden. Dabei werden an den Verteilern einzelne Verbräuche simuliert und mittels Lastflussrechnung geprüft, ob es zu möglichen Überlastungen oder Spannungsabweichungen an Verteilern und Leitungen kommen kann. Als Ergebnis erhält der Anwender einen graphischen Plan über die gesamte Niederspannungsverteilung inklusive einer Liste mit den zugeordneten Inventar- bzw. Katalogprodukten und deren benötigten Menge.

Module IPD Advanced und IPD Expert

Als Ergänzung werden die Module IPD Advanced und IPD Expert angeboten. In beiden Versionen ist das Basic Modul enthalten. Die Module ermöglichen dem Anwender erweiterte Funktionalitäten und flexiblere Planungs- und Simulationsmöglichkeiten.

IPD Advanced ermöglicht die Berechnung von Kurzschlussströmen, die Überprüfung der Selektivität sowie eine genaue Zuordnung der Leitungen an die Zu- und Abgänge der Verteiler. Der Anwender hat darüber hinaus die Möglichkeit, den genauen Maßstab im Grundriss sowie den Leistungsbedarf an den einzelnen Verteilern und die Anzahl an parallelen Leitungen manuell anzugeben.

Das Modul IPD Expert ist speziell auf die Bedürfnisse und Anforderungen einer dynamischen Projektverwaltung zugeschnitten. Externe Systeme können angebunden, individuelle Nutzerlizenzierung nach Funktionsbereichen vergeben sowie ein Aktivitäten-Management (z. B. elektrische Prüfungen) eingerichtet werden.

Darüber hinaus vereinfacht IPD Expert die Planung und Verwaltung der einzelnen Projekte durch die Einbindung von Beständen und auf den Anwender zugeschnittene Dashboards und Übersichten. Die Benutzeroberfläche kann im eigenen Corporate Design angelegt werden. Montagepläne können erstellt und ausgegeben werden. Zusätzlich gibt es das Add-On IPD IoT.

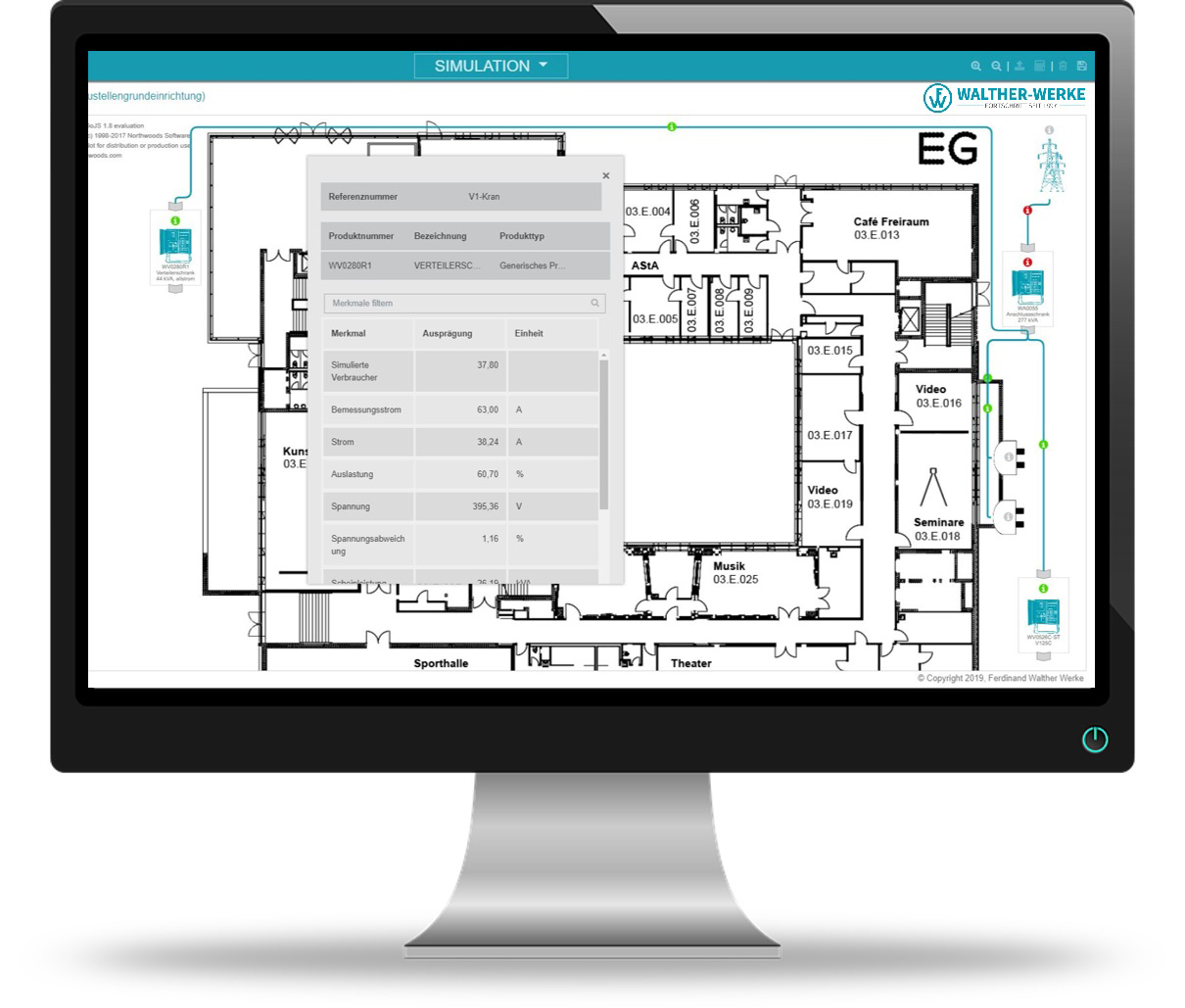

Screenshot von cloudbasierter Softwarelösung Intelligent Power Distribution (IPD)

(Bild: Walther-Werke GmbH)
