BIM & Software
DDS-CAD 16 veröffentlicht

Planungssoftware für Gebäudetechnik mit neuen Funktionen und erweiterter BIM-Fähigkeit

Data Design System (DDS) führt mit Version 16 seiner Software DDS-CAD Neuerungen und Weiterentwicklungen ein, die den Anwender vom Projektstart über die Planung der Elektro- und SHKL-Technik bis hin zur Dokumentation unterstützen.

Die Startseite des Planungswerkzeugs für die Gebäudetechnik wurde zu einem zentralen Knotenpunkt für die Projektverwaltung mit Favoritenbereich und erweiterter Suche ausgebaut. Hinzu kommen neue Funktionen für die Gewerke, beispielsweise eine komplett vernetzte Arbeitsoberfläche für Elektroverteilungen sowie ein kompakter Dialog für die Kühllastberechnung.

Mit diesen Neuerungen haben Anwender bei der Planung alle wichtigen Parameter im Blick und können sie direkt bearbeiten. Die automatische Erstellung von Raumbüchern sowie die neue Stapeldruck-Funktion erleichtern die Zusammenstellung der Projektunterlagen.

Neuer Projektnavigator und stärkere Vernetzung

In der aktuellen Entwicklungsstufe führt DDS den bereits in der Vorgängerversion eingeschlagenen Weg zu einfacherer Navigation und noch mehr Anwenderfreundlichkeit weiter. Separate Dialoge werden zunehmend abgelöst von verknüpften Arbeitsbereichen mit direktem Zugriff auf alle erforderlichen Informationen.

Ein Beispiel hierfür ist der neue Projektnavigator, der das gesamte Projekt – von den Ebenen eines Gebäudes über Anlagenschemata bis hin zur Verteilerdokumentation – in einer übersichtlichen Baumstruktur abbildet. Über diese können Modelle einfach per Doppelklick geöffnet, umbenannt oder direkt in die nächste Etage kopiert werden.

Über den Projektnavigator in DDS-CAD 16 können komplette Arbeitsmodelle mit wenigen Klicks in die nächsthöhere oder tiefere Etage kopiert werden, Bild: Data Design System

Das Prinzip der Vernetzung findet sich auch in der Arbeitsoberfläche für Verteilungen wieder. Hier wurde ein praktischer Verteilermanager mit einer Stromkreisliste sowie einem umfangreichen Eigenschaftenfenster verknüpft. Mit dieser Werkzeugkombination lassen sich Verteilungen schnell und einfach anlegen und bearbeiten. Zusätzlich bietet DDS-CAD 16 im Elektrobereich mehr Flexibilität bei der Arbeit mit Kabelverlegesystemen und Leerrohren sowie das technische Spiegeln der kompletten Elektroinstallation.

Die Kombination aus Verteilermanager, Stromkreisliste und Eigenschaftenfenster ermöglicht eine effiziente Planung von Verteilungen, Bild: Data Design System

Erstellung von BIM-Objekten mit Revit-Dateien

Zu den Funktionshighlights für die Planung der SHKL-Technik zählen die neuen Etagenanschlüsse für Leitungs- und Kanalsysteme, mit denen diese nahtlos im nächsten Stockwerk eines Gebäudes fortgeführt werden können.

Die neuen Etagenanschlüsse lassen sich nicht nur schnell und einfach verbinden, sondern bilden auch die Dimensionen des Rohrs oder Kanals einschließlich der Dämmstoffdicke ab, Bild: Data Design System

Wird ein System in eine andere Ebene kopiert, verbindet die Software die Anschlüsse automatisch. Des Weiteren wurde der Leistungsumfang des Eigenschaftenfensters erweitert. Hier ist jetzt die gesamte Logik der Objekte hinterlegt, sodass über den Dialog beispielsweise Lüftungskanäle nahezu frei konfiguriert werden können. Dies erleichtert die Arbeit am Modell und beschleunigt die Planung.

Darüber hinaus wurde die BIM-Funktionsausstattung nochmals deutlich vergrößert. So erlaubt die Software jetzt auch die Erstellung von Objekten auf der Basis von Revit-Dateien und verfügt zudem über einen nützlichen IFC-Datei-Explorer. Ebenso wurde der IFC-Export weiter optimiert.

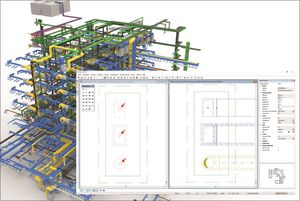

DDS-CAD 16 veröffentlicht

Bild: Data Design System
