Der Baustoff-Konzern veröffentlicht im Rahmen seiner BIM-Strategie BIM-Plugins für ArchiCAD und Revit.
Knauf setzt mit diesem Schritt einen neuen Standard bei der Unterstützung von Architekten und Planern – sowohl bei Entwurf und Gestaltung sowie bei Ausschreibung und Kalkulation. Architekten, die mit einem dieser beiden Marktführer im CAD-Bereich arbeiten, können die Knauf Erweiterungen auf der Knauf-Website downloaden, in ihre CAD-Software installieren und sofort die zahlreichen Mehrwerte nutzen.
Kein Aufwand für CAD-Planer

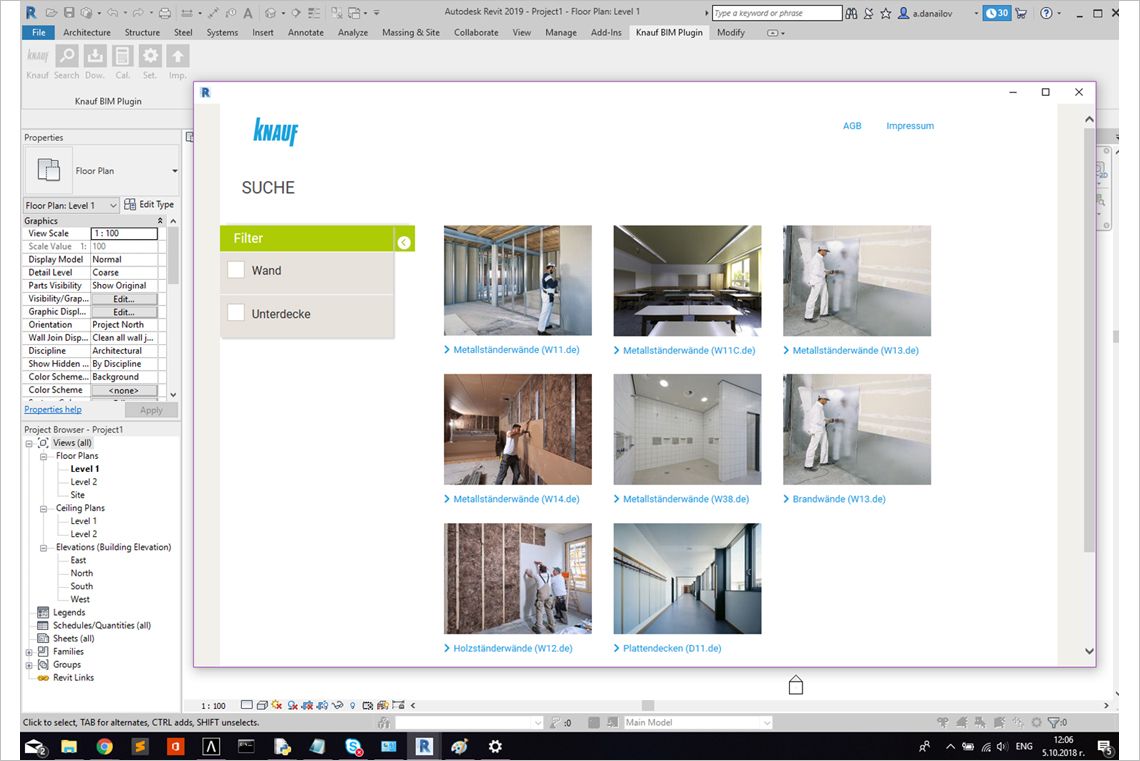

Der Baustoffhersteller bietet – aufbauend auf den 2016 und 2017 veröffentlichten Knauf BIM-Objekten –nun die schnelle, anforderungsorientierte Auswahl aus über 1.100 Wand- und Deckensystemen direkt aus dem jeweiligen CAD-System heraus an. Mit nur wenigen Mausklicks lassen sich die im Knauf BIM-Plugin ausgewählten Systeme gemeinsam mit den entsprechenden Knauf Produkten und deren kompletten Attributen und Eigenschaften direkt in die BIM-Software übertragen.
Der CAD-Planer kann von nun an die übertragenen Wand- und Deckensysteme direkt an seine erforderlichen Grundriss- beziehungsweise 3D-Gegebenheiten anpassen. Im Hintergrund werden hierbei sämtliche Produktinformationen, inklusive deren Eigenschaften, in der 2D- und 3D-Planung mitgeführt.
Aktualität der Daten gewährleistet

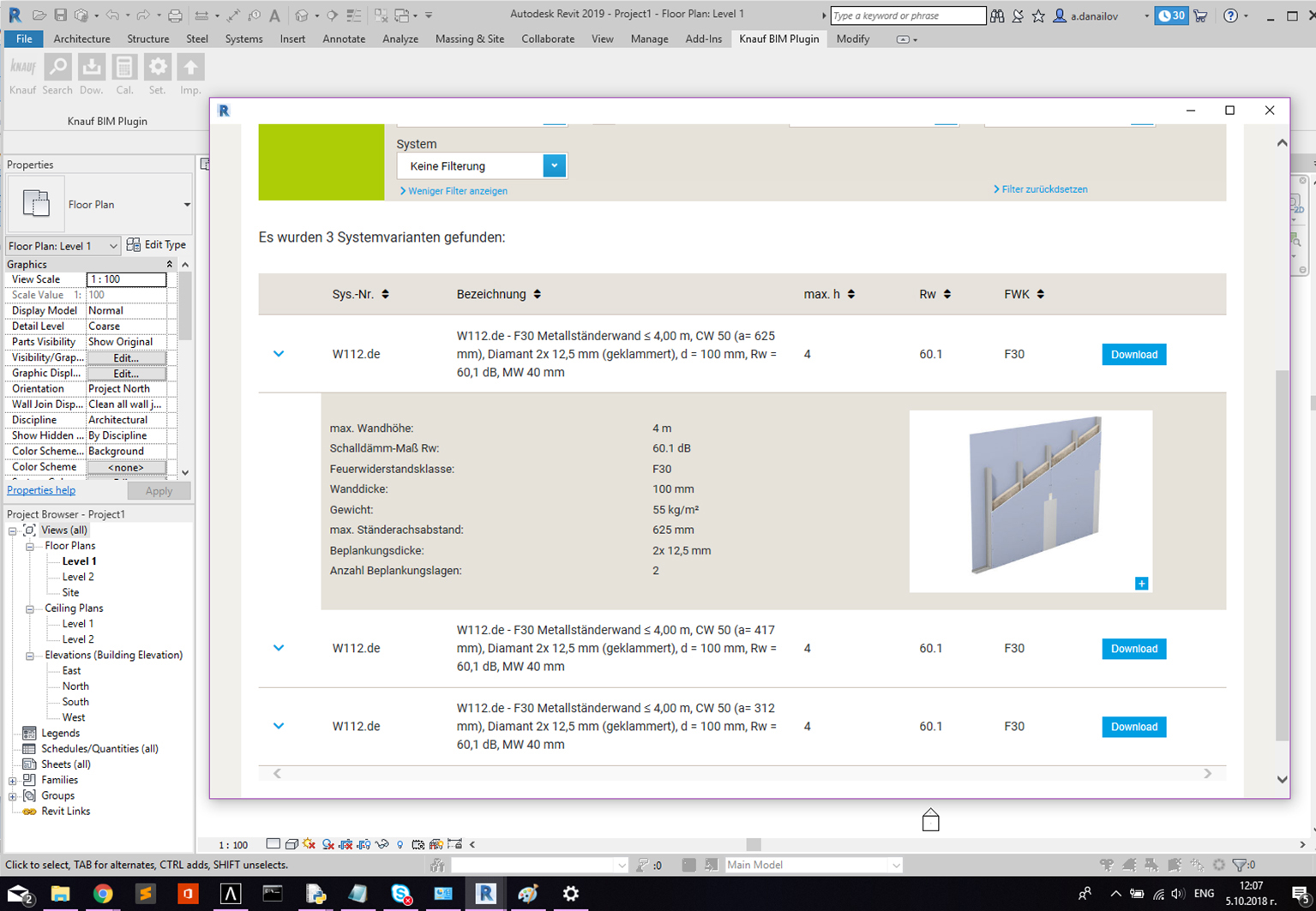

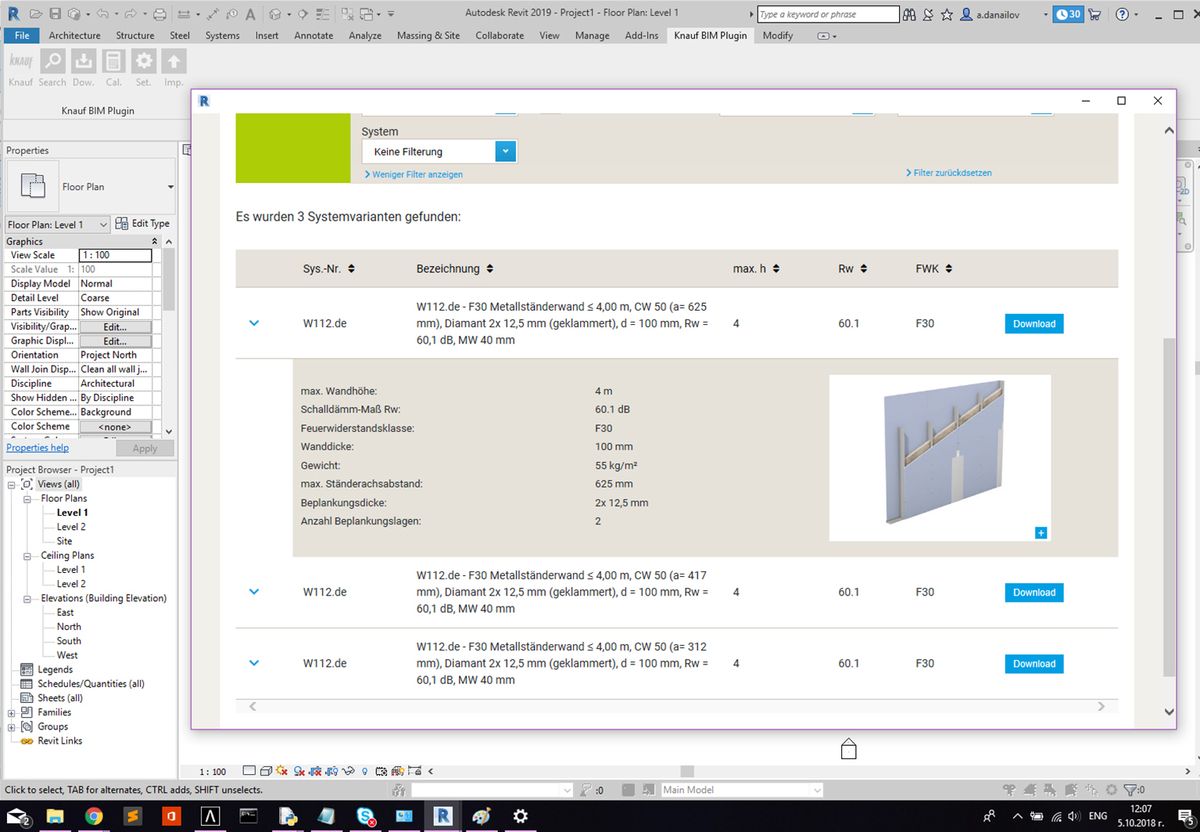

In jeder Planungsphase besteht zudem die Möglichkeit, die aktuellen Mengen der verwendeten Knauf-Systeme und -Produkte berechnen zu lassen. So werden zum ersten Mal direkt im CAD-System auch die in der Planung verwendeten Zusatzprodukte wie Profile, Klammern, Schrauben oder Spachtelmassen greifbar. Durch dieses neue Maß an Transparenz lassen sich in den Mengen und Massen neue BIM-Arbeitsschritte wie zum Beispiel die Übertragung der Stücklisten an weitere Programme im Kalkulations- und Ausschreibungsbereich oder die einfach vergleichbare Angebotseinholung bei Verarbeitern einfach ausführen. Man kann die berechneten Verbräuche als Excelsheet oder PDF jederzeit exportieren.
Die Aktualität der verfügbaren Daten ist durch die direkte Anbindung der Knauf BIM-Plugins an das interne Knauf Produktdatenmanagement gewährleistet. Ändern sich Attribute oder Eigenschaften von Systemen, werden diese auch im Knauf BIM Plugin aktualisiert. Der Planer wird direkt über vorliegende Aktualisierungen informiert. Zugleich entscheidet der er weiterhin selbst, ob der jeweilige Planungsstand eine Aktualisierung notwendig macht oder nicht.
Die Knauf BIM Plugins können für folgende CAD-Systeme auf www.knauf.de/bimplugins abgerufen werden:
• Autodesk® Revit® 2017 für Windows
• Autodesk® Revit® 2018 für Windows
• Autodesk® Revit® 2019 für Windows
• Graphisoft® ArchiCAD 20 für Windows und macOS
• Graphisoft® ArchiCAD 21 für Windows und macOS
• Graphisoft® ArchiCAD 22 für Windows und macOS
