Dreicad erstellte BIM-Modelle der beliebtesten Parksysteme von Wöhr
Als erster Parksystemhersteller bietet die Wöhr Autoparksysteme GmbH ihre Modelle als BIM-Dateien an. Grund hierfür ist die zunehmende Nachfrage von Architekten nach BIM-Daten für Konstruktionsteile. Wöhr beauftragte deshalb die Dreicad GmbH mit der Erstellung der beliebtesten Parkgaragenmodelle mit Autodesk Revit als intelligente BIM-Bibliotheken.
Das Ziel bestand zunächst in der Erstellung von BIM-konformen Daten der bestverkauften Wöhr-Standardsysteme. Dazu mussten Dreicad-Consultants die vorliegenden SolidWorks-Dateien für die Autodesk-Konstruktionssoftware Inventor konvertieren und vereinfachen. Anschließend übernahmen sie die entstandenen Daten in Revit-RFA-Dateien, parametrisierten sie und erzeugten damit BIM-konforme Bibliotheken.
Alle Variantionen in einer Datei
Die verfügbaren BIM-Daten der Parklifte 450 und 405 sowie der Combilifte 551, 552, 542 und 543 stellt Wöhr seinen Kunden auf der Website zum Download zur Verfügung. Nach und nach soll diese Bibliothek alle angebotenen Parksysteme umfassen. Die Daten werden später auch auf einer Austauschplattform zur Verfügung stehen.

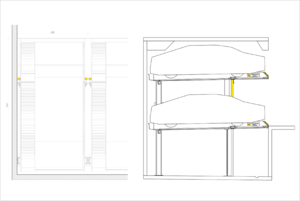

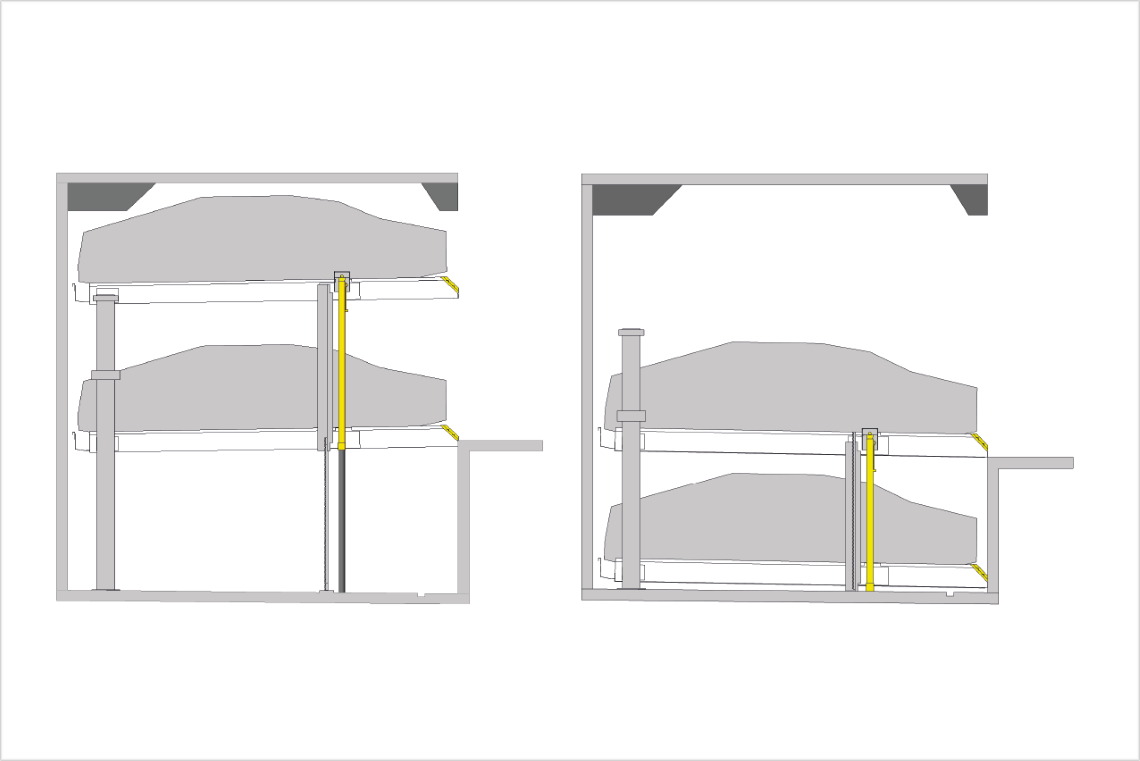

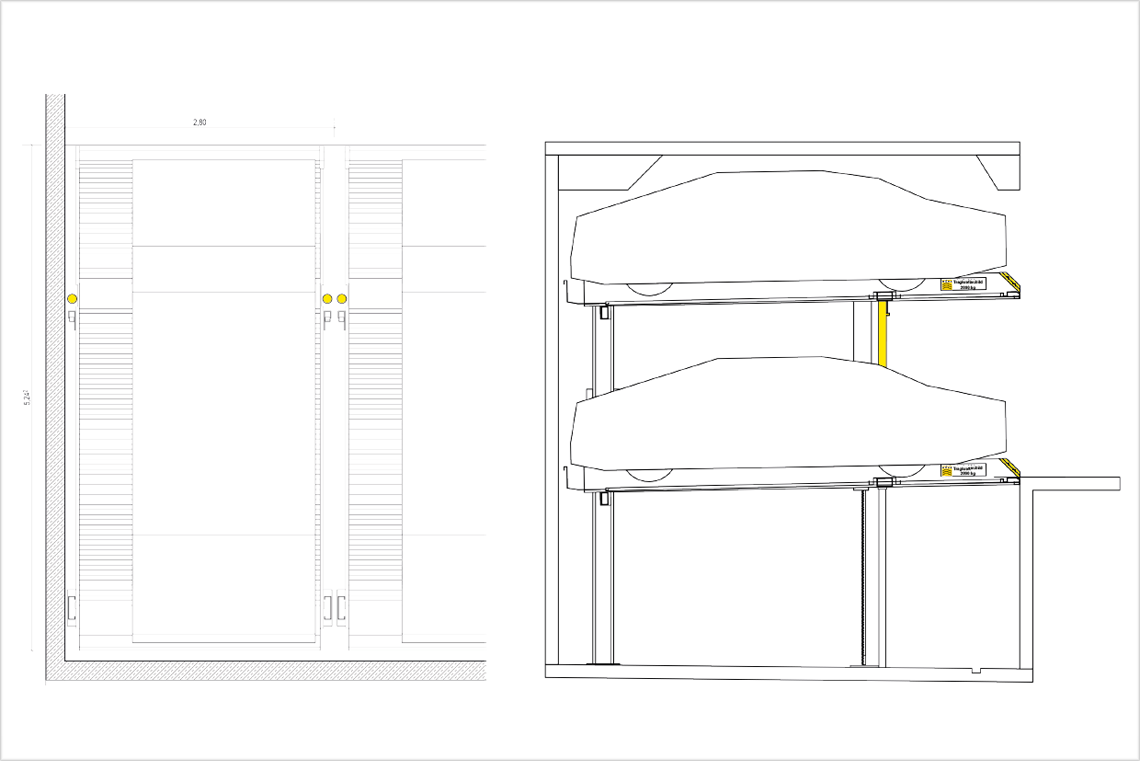

Im BIM-Modell befinden sich alle Variationsmöglichkeiten in einer Datei. Allein das Produkt Combilift 551, das komfortables, halbautomatisches Parken auf zwei Ebenen ohne Grube ermöglicht, gibt es in 195 verschiedenen Konfigurationstypen. Durch ein eingefügtes Fahrzeugprofil können Planer auch Kollisionsprüfungen durchführen.
