BIM in 3D-Stereo planen und betrachten

3D PluraView und ELITECAD ermöglichen dreidimensionale Planung und stereoskopische Grafikausgabe

An 3D-Planung führt in Architektur, Gebäudemodellierung, BIM und mechanischer CAD-Konstruktion kein Weg mehr vorbei. Dennoch begnügt sich der Anwender meistens mit einer zweidimensionalen Darstellung auf den Bildschirmen und Ausdrucken. Für den besseren Einblick werden dann dreidimensionale Ansichten erstellt, Modelle wieder und wieder gerendert, die Gestaltung von allen Seiten und Perspektiven in 3D-stereoskopischen Bildern geprüft, vielleicht interaktiv über einen integrierten VR-Brillen Modus visualisiert. Aber wirklich durchgängig wird nicht dreidimensional gearbeitet. Warum eigentlich nicht?

Die bisherigen Ausgabegeräte in Kombination mit aktiven oder passiven 3D-Brillen waren für längeres Arbeiten einfach nicht gut geeignet. Oft ließ die Auflösung zu wünschen übrig, die Bildfrequenz und/oder Bildwiederholrate waren zu niedrig, die Brillen unangenehm zu tragen, die Stereo-Darstellung war ziemlich dunkel und aktive LCD Brillen haben im Hintergrund immer geflimmert.

VR-Headsets bzw. -Brillen als Alternative?

Visualisierung über VR (Virtuelle Realität) bieten mit Ausnahme von ELITECAD die wenigsten CAD-Systeme als direkt integrierten Modus an. Wenn VR-Viewing überhaupt möglich ist, sind Anwender meist nur auf die reine VR Ansicht ohne weitere Funktionalität beschränkt. Für Modifikationen muss der Nutzer in die monoskopische CAD-Umgebung zurückwechseln und, bei Fremdvergabe, auch den Datensatz anschließend neu bereitstellen.

Ein wichtiger Aspekt der VR-Nutzung besteht darin, die reale Umwelt durch das VR-Headset komplett auszublenden. Für ein immersives Erlebnis ist das wünschenswert und sicherlich beeindruckend. Im Rahmen einer größeren Planungsarbeit – z. B. im Büro zusammen mit anderen Kollegen – ist es aber auf Dauer wünschenswert, um sich herum etwas sehen zu können. Zumal VR-Brillen relativ schwer sind, wie eine Taucherbrille auf dem Gesicht aufliegen und bei längerer Nutzung zu Unwohlsein führen können. An dieser Stelle kommt die 3D-Modellierung mithilfe eines 3D-Stereo-Arbeitsplatzbildschirms wieder ins Spiel.

3D/VR-Symbiose aus CAD-Software und Stereo-Monitor

Die ELITECAD-3D-Planung und gleichzeitige stereoskopische Betrachtung funktioniert vollintegriert und nahtlos mit der Monitorserie 3D PluraView von Schneider Digital. Der deutsche Hersteller ist seit über 25 Jahren ein Full-Service-Lösungsanbieter für professionelle 4K, 3D und VR-Hardware, unter anderem mit speziellem Fokus auf die Bereiche Geo-Informationssysteme, CAx und BIM/Architektur.

Nach einer ausführlichen Evaluierung der gegenseitigen Lösungen kristallisierte sich für beide Unternehmen schnell heraus: das Zusammenspiel von Soft- und Hardware ist im Sinne eines optimalen 3D-Stereo Erlebnisses für den User ideal. Die strategische Kooperation wurde mit der neuesten Version ELITECAD Architektur 15 softwareseitig verankert, indem die optimalen Einstellungen für die 3D PluraView Stereo-Monitore vorkonfiguriert sind.

Besonderheiten der 3D PluraView Technologie

Der Hauptnutzen für Anwender liegt in der stereoskopischen Grafikausgabe. Die Software erzeugt zwei Bilder einer Szene, die genau im Augenabstand voneinander entfernt sind. Das ist die Grundvoraussetzung für das räumliche Sehen. Als einfachste Variante für eine stereoskopische Betrachtung gibt es die Rot/Grün-Anaglyphenbrillen.

Ein unvergleichlich besseres Erlebnis gestatten stereoskopische Doppelbildschirmmonitore wie die der 3D PluraView-Produktfamilie. Die flimmerfreie Beamsplitter-Technologie liefert dank einem Display pro Auge die volle Monitorauflösung bis zu 4K/UHD und damit eine sehr hohe Bildschärfe mit höchster Detailgenauigkeit vor allem auch im 3D-Stereo Modell.

Die doppelte Helligkeit und höchste Farbbrillianz (bis zu 10 bit) ermöglicht dem Anwender ein ermüdungsfreies Arbeiten. Die neue BlackTuner-Technologie des 3D PluraView (28 Zoll) unterstützt den Anwender beispielsweise dabei, Objekte auch in dunklen Bildbereichen sicher zu erfassen.

Eine Reaktionszeit von nur einer Millisekunde eliminiert Geisterbilder und Bewegungsunschärfen. Die präzise, pixelgenaue Bildauswertung ermöglicht also selbst bei Tageslicht ein räumliches Erleben, ohne dabei die Umwelt auszublenden.

Dieses Erlebnis wird nun in ELITECAD zusätzlich unterstützt, indem auch Hilfsmittel wie Cursor oder Marker in der richtigen Tiefe ausgegeben werden. Außerdem sind alle notwendigen Plug-and-Play-Konfigurationen für den Einsatz der 3D PluraView-Displays in ELITECAD Architektur 15 bereits vorbereitet.

Für alle Anwender, die noch einen Schritt weiter in Richtung Virtual Reality gehen möchten, bietet Schneider Digital seinen 3D PluraView-Monitor auch als VR-Version mit integriertem Headtracking sowie Objektkontrolle mit Tracking-Sticks oder -Kugeln an.

Anwendungsgebiete für 3D PluraView plus ELITECAD

Nützlich ist die Komplettlösung aus ELITECAD und 3D PluraView in der Architekturplanung und 3D-Modellierung sowie im Bereich BIM, speziell auch in Kombination mit Laser-Scanning und Punktwolkenvisualisierung.

Mit ELITECAD ist es möglich, den gesamten Planungsprozess durchgehend stereoskopisch abzubilden. Die neue Softwareversion zur Architekturplanung und Gebäudemodellierung vereinfacht den Planungsalltag und bietet mehr Effizienz in der Anwendung. Nicht nur, weil Punktwolken von Laserscannern direkt importiert und stereoskopisch visualisiert werden können, sondern auch weil XEOMETRIC gemeinsam mit Schneider Digital den 3D-Mauszeiger perfekt in ELITECAD implementiert hat. Denn erst, wenn der Mauszeiger in der Lage ist, jeden Punkt, jede Fläche oder Kante im 3D-Raum (Hologramm) intuitiv zu berühren, werden die Vorteile der stereoskopischen Visualisierung in einen effizienzsteigernden Workflow umsetzbar.

Auch in vielen anderen Anwendungsbereichen, z. B. in der mechanischen Konstruktion sowie der Geodäsie, profitieren die Anwender von der Kombination aus schneller Ladezeit für große Datenmengen, effizienter Modellierung und fein auflösender dreidimensionaler, holografischer 3D-Stereo-Grafikausgabe von Punkten, Flächen und Texturen.

Weitere Informationen zu 3D-Stereo-Monitoren von Schneider Digital: Hier klicken
Weitere Informationen zu ELITECAD: Hier klicken

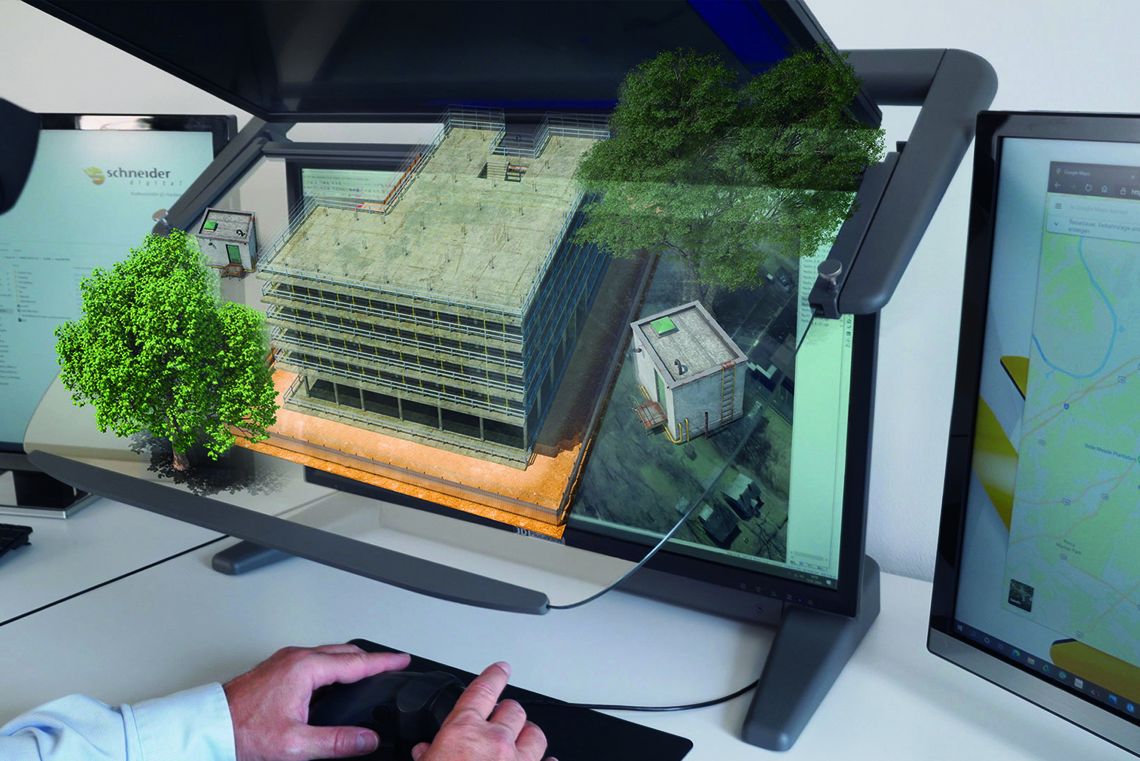

Bild: Schneider Digital
