BIM & Software
Automatisierte Planungsprozesse

BIM2AVA 4.0 für California.pro unterstützt IFC4 Standard

Das Erweiterungsmodul BIM2AVA 4.0 zum Raum- und Gebäudebuch des durchgängigen AVA- und Kostenmanagementsystem California.pro visualisiert, analysiert und verknüpft 3D-Modelldaten aus CAD-Systemen zur automatisierten Mengenermittlung und Kostenplanung in BIM-Prozessen. Die Bauteile werden für die automatisierte Mengenermittlung aufbereitet und für schnelle Kostenplanungen gruppiert, wie zum Beispiel alle tragenden Ortbetonwände mit einer Stärke von 30 cm.

Erhebliche Prozessbeschleunigung

Laut Herstellerangaben wurden der Import und die Bearbeitung der Daten reduziert. Beim Import spricht der Hersteller von einer Beschleunigung um 75 Prozent im Vergleich zur vorherigen Version.

In Ergänzung zu den bisherigen Formaten IFC2x3, BIM-LV-Container und CPIXML unterstützt BIM2AVA 4.0 jetzt auch Daten im aktuellen Standard IFC4. Da die meisten CAD-Systeme inzwischen IFC4 als Standardeinstellung beim Export verwenden, entfällt eine potentielle Fehlerquelle bei der Kommunikation unterschiedlicher Systeme. Eine bisher mit IFC2x3 transportierte Information ist nun automatisch auch im IFC4-Standard verfügbar.

Bedienung per Drag and Drop

Zusätzlich benötigte Attribute können direkt aus dem Modellviewer per Drag and Drop mit dem Raum- und Gebäudebuch verknüpft werden, ohne das Modell erneut importieren zu müssen. Wird ein Wert für die Kostenplanung benötigt, zieht der Planer diesen einfach per Drag and Drop in das Raum- und Gebäudebuch. Die Software ergänzt den Wert in allen betroffenen Bauteilen und macht ihn sofort für die Kostenplanung nutzbar.

Arbeitserleichterung für TGA-Planer

TGA-Fachplaner können mit BIM-Prozessen bei den Routinearbeiten in der Mengenermittlung entlastet werden. Wenn beispielsweise alle Schalter eines bestimmten Typs in einem Gebäude oder die Länge aller Abwasserrohre zu ermitteln und diese Informationen mit dem Bauteiltyp und seinen diversen Teilleitungspositionen für die Kostenermittlung zu verknüpfen sind, kommt die Zeitersparnis eines automatisierten Prozesses schnell zum Tragen.

Für TGA-Anwender wurden außerdem neue Funktionen für die vereinfachte Anwendung bestimmter Berechnungsregeln geschaffen. Diese ermitteln aus einer Reihe von Bauteilparametern automatisch den jeweils höchsten oder niedrigsten Wert und rechnen damit weiter. Dadurch automatisiert der Kostenplaner Fallentscheidungen und spart Zeit.

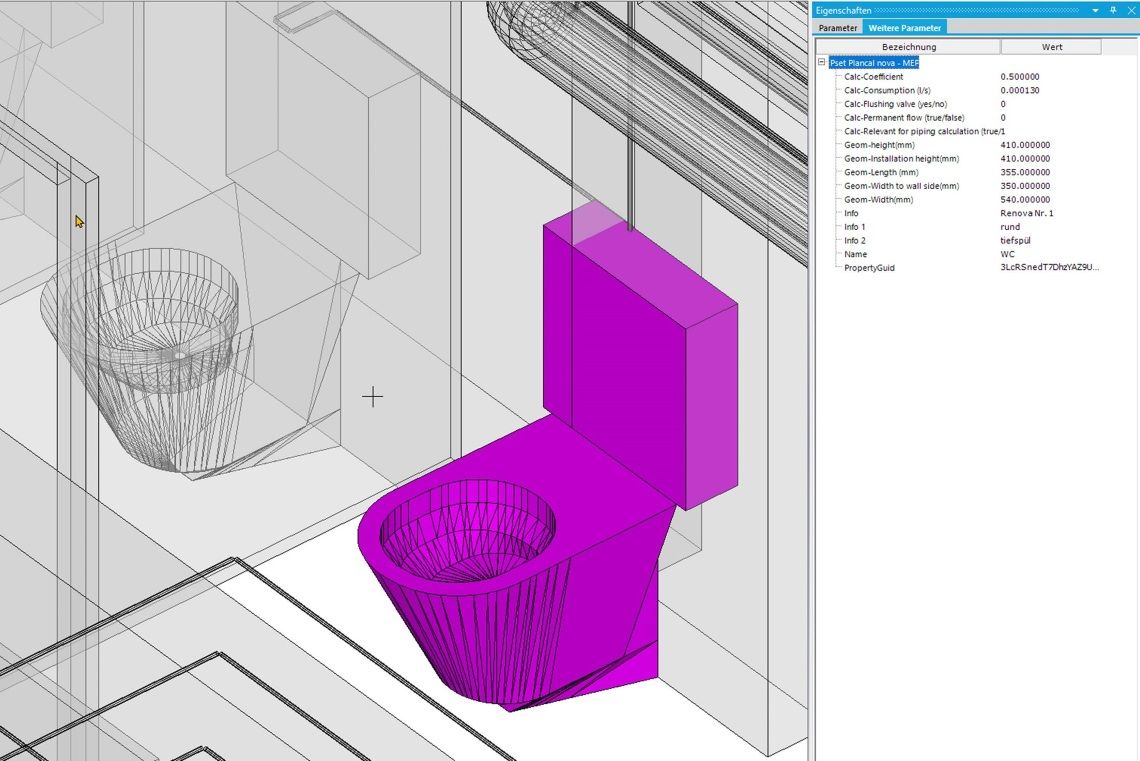

BIM2AVA 4.0 für California.pro unterstützt IFC4 Standard

Bild: G&W Software AG
