BIM-Planungssoftware legt Schwerpunkt auf Kollaboration und integrale Zusammenarbeit
Die neue Archicad-Version vereinfacht die integrale Zusammenarbeit mit den eingebundenen Fachplanenden. Dabei steht die kontinuierliche Anpassung auf sich verändernde Anforderungen der Anwender im Fokus.
Erhöhte Genauigkeit in der Planung
Verbessertes Treppenwerkzeug
Archicad 25 unterstützt die Anwender stärker im Entwurf und bei der Ausführungsplanung normgerechter Treppenkonstruktionen. Die Software misst Treppenverzüge jetzt nicht nur im Bogen, sondern ebenfalls in der Sehne. Werden die festgelegten Mindest-Podestlängen durch die Treppenkonstruktion überschritten, erhalten die Planenden nun automatisch eine Auswahl von Lösungen, wie die zusätzliche Länge zu verteilen ist. Darüber hinaus unterliegen Eckstufen keiner Einschränkung mehr und jede Art und Ausprägung ist möglich.
Verbessertes Treppenwerkzeug, Bild: Graphisoft 2021, München
Höhere Flexibilität bei der Durchbruchsplanung
Die Schlitz- und Durchbruchsplanung stellt Planende immer wieder vor große Herausforderungen, denn Präzision, die exakte Platzierung und eine große Bandbreite an Öffnungsoptionen und Formen ist wichtig für eine saubere Koordination der Architektur-, Statik- und TGA-Planung. Das ergänzte Öffnungswerkzeug in Archicad 25 ermöglicht neben den Grundformen Rechteck und Kreis nun zusätzlich jede freie polygonale Form.
Schlitz- und Durchbruchsplanung, Bild: Graphisoft 2021, München
Präzisere Mengenermittlung
Für die mehrschichtigen Bauteile Wände, Decken und Dächer berechnet Archicad 25 nun jede Schicht im Bauteil separat und mit drei Werten: Brutto (keine der Öffnungen werden abgezogen), Netto (alle Öffnungen werden abgezogen) sowie Konditional (die Öffnungen werden nach Regeln abgezogen). So lassen sich für jede Schicht die benötigten Werte in den verschiedenen Leistungsphasen normgerecht nach der VOB (Deutschland) bzw. nach Werkvertragsnorm (Österreich) ermitteln. Alle Massen und Mengen können anschließend per IFC direkt in die AVA übergeben und dort weiterbearbeitet werden.
Mehrschichtige Bauteile, Bild: Graphisoft 2021, München
Nativer Vermessungspunkt
Der native Vermessungspunkt ist scheinbar nur kleines Element. Er ist jedoch entscheidend für die Gesamtqualität jedes koordinierten Gebäudemodells in der BIM-Planung. Archicad integriert ihn in der aktuellen Version für eine präzise Referenzierung bei der Koordinierung verschiedener Fach- und Teilmodelle – die alle stets exakt und deckungsgleich übereinanderliegen müssen. Damit wird die Zusammenarbeit mit anderen Planungsdisziplinen weiter verbessert. Folgefehler durch Ungenauigkeiten im Projekt lassen sich vermeiden.
Interoperabilität und Kollaboration
Regelbasierte Qualitätskontrolle mit Solibri
Archicad 25 ermöglicht durch ein Add-on zur Live-Anbindung die direkte und regelbasierte Modellprüfung in der Modellprüfsoftware Solibri. Planungsmodelle lassen sich bidirektional zwischen Archicad und Solibri austauschen. Änderungen werden per Aktualisierung direkt in Solibri übernommen; die spezifische Modellansicht in Solibri wird wiederum direkt in Archicad und inklusive aller gewählter Elemente eingespielt.
Vereinfachter Austausch von Revit-Dateien
Der Workflow zwischen der BIM-Software Revit und Archicad ist jetzt nochmals einfacher und konsistenter möglich. Über eine fest in Archicad 25 integrierte Schnittstelle können RFA-Familien (Revit-Objektdateien) eingelesen und in GDL-Objekte (Archicad-Objektdateien) umgewandelt werden. Auch der komplette Import eines Gebäudemodells aus Revit und der Export aus Archicad als Revit-Geometriemodell ist unkompliziert möglich. Darüber hinaus lassen sich Revit-Modelle per Hotlink direkt in Archicad einbinden. Damit stehen alle Geometriedaten und Disziplinenfilter zur Verfügung.
Zusammenarbeit mit der Tragwerksplanung
Über das offene SAF-Austauschformat (Structural Analysis Format) arbeiten die Architektur- und Tragwerksplanung in Archicad 25 eng zusammen. In den Tragwerksplanungsbüros etablierte Statik-Lösungen wie FRILO, SCIA Engineer, AxisVM oder Dlubal erleichtern die integralen Arbeitsprozesse der Fachplanungen über das SAF-Dateiformat. Archicad unterstützt als BIM-Planungssoftware das Format SAF und kann jede SAF-Version importieren sowie exportieren.
Plandarstellungen und Visualisierungen
Auf Ansichten und Schnitten sorgen neue Texturen und Schatten für eine maximal plastische Darstellung und ein attraktives Schattenspiel im Plan. Eine Nachbereitung der 2D-Darstellungen in einem Bildbearbeitungsprogramm entfällt damit.
Weiteres Feature: Oberflächen sind mit dem integrierten Schraffur-Werkzeug schnell eingefügt. Das spart Zeit und Arbeitsschritte, denn die Erstellung eigener Bildschraffuren ist nicht mehr nötig.
Ansichten und Schnitte, Bild: Graphisoft 2021, München
Grafische Überschreibungen in Archicad 25 bieten bei Bauteilen gleicher Eigenschaften alle Freiheiten. Die Hintergrundfarbe von 2D-Schaffuren und 3D-Oberflächen ist variabel mit jeder erdenklichen Farbe möglich, auch außerhalb festgelegter Farbpaletten.
Grundriss, Bild: Graphisoft 2021, München
Der integrierte BIMx-Viewer erlaubt das Betrachten des Modells in Echtzeit. Er ist in Archicad 25 als Desktop-App vorinstalliert und ermöglicht Rundgänge durch das Architekturmodell – in Echtzeit und flüssig in den Abläufen.

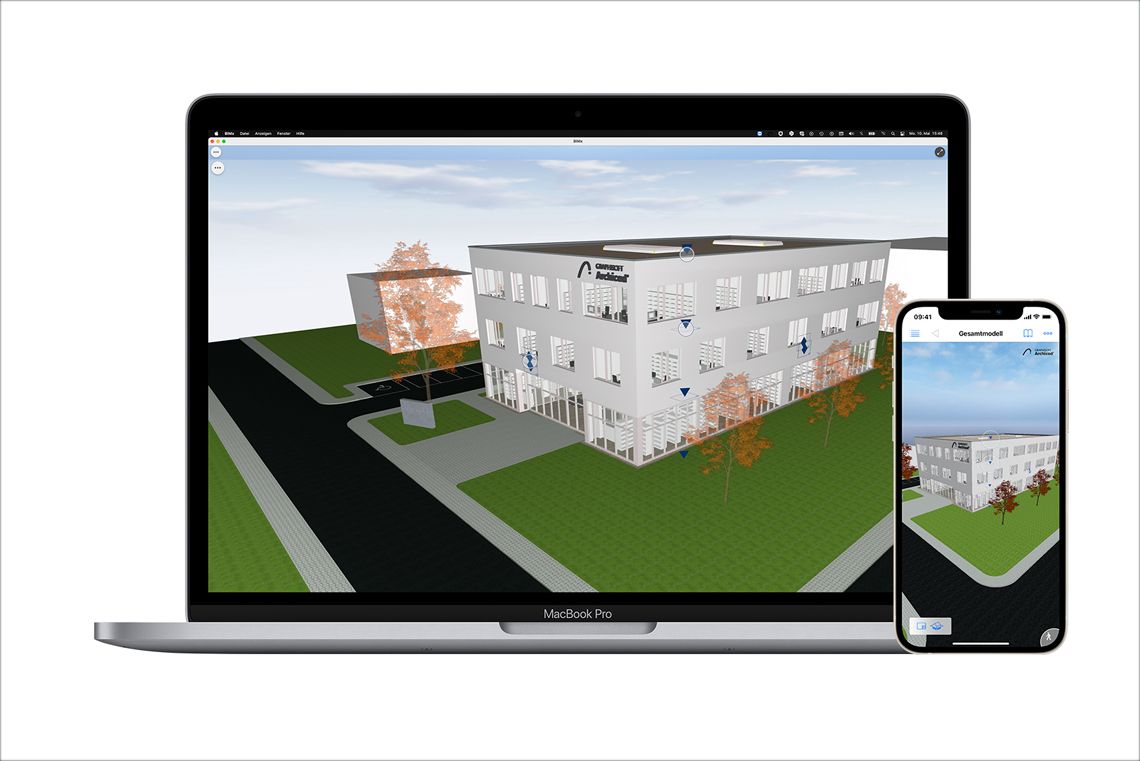

BIMx-Viewer, Bild: Graphisoft 2021, München
Verfügbarkeit
Archicad 25 ist seit dem 8. Juli 2021 verfügbar. Weitere Informationen: Hier klicken
