Neue Version mit Visual Scripting sowie neuen Werkzeugen für Treppen, Dächer und Stahlkonstruktionen und Brücken

Die aktuelle Software-Version unterstützt Architekten bei der Modellierung von Treppen und Dächern sowie bei komplexen Formen mithilfe des neu integrierten Visual Scripting. Mit Allplan 2020 modellieren Ingenieure Stahlkonstruktionen. Sie nutzen mit Allplan Bridge 2020 die erste vollintegrierte Lösung für Modellierung, statische Berechnung und Konstruktion.

Zahlreiche Verbesserungen im Workflow und in der Benutzerfreundlichkeit

Visual Scripting eignet sich ideal zum parametrischen Modellieren von komplexen Formen, für die Erstellung von häufig genutzten kundenspezifischen Objekten sowie für das Automatisieren von Arbeitsabläufen. Knoten, so genannte Nodes, lassen sich visuell anordnen und miteinander verknüpfen, so dass Anwender keine Programmiersprache lernen müssen.

In Kooperation mit Scalypso entwickelte man ein Plug-in für die Verarbeitung von Punktwolken in Allplan. Nutzer übernehmen mit dem im Plug-in enthaltenen Konverter Scan-Daten in unterschiedlichen Formaten (ASTM E57, Faro, Leica, Riegl, Topcon, Trimble und Zoller+Fröhlich, ASCII). Ausgewählte 3D-Punkte lassen sich anschließend in ein Allplan-Projekt übertragen. Für die intensivere Nutzung gibt es eine erweiterte Version, die auf individuelle Bedürfnisse zugeschnitten ist. Damit lassen sich u. a. automatisch horizontale Schnitte berechnen, aus denen Grundrisse oder Gebäudemodelle zeitsparend erstellt werden können.

false true false

Die Software-Entwickler nahmen zahlreiche Erweiterungen und Verbesserungen bei der Attributverwaltung vor, um den Umgang mit Attributen komfortabler zu gestalten. Die Attribute können unter anderem jetzt auch als formatierte Excel-Datei exportiert werden. Die Objektpalette wurde zudem erweitert. Man kann Objekte jetzt nach Attribut filtern und zur besseren visuellen Kontrolle farblich hervorheben.

Beschleunigte Abläufe

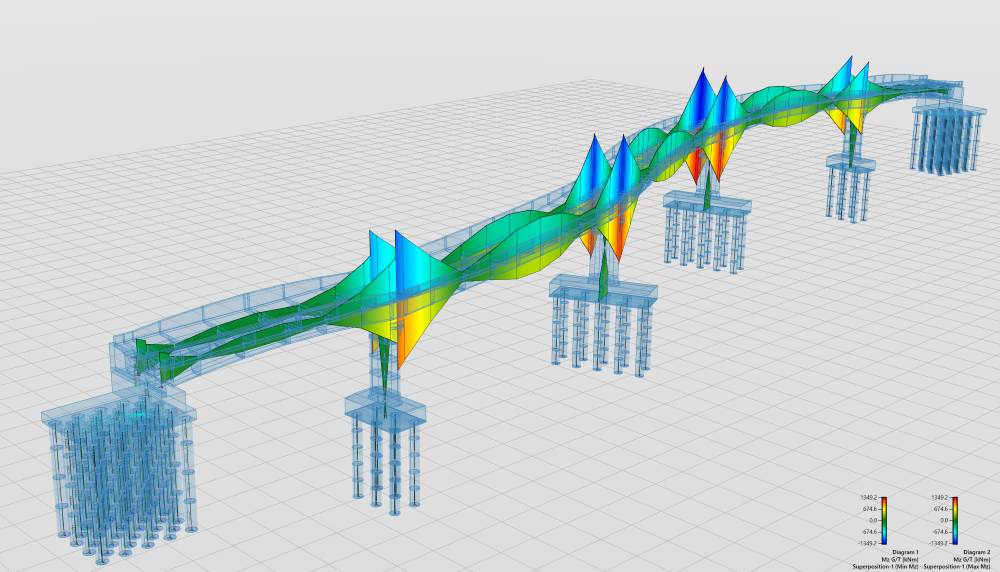

Die aktuelle Version vereinfacht das Modellieren von Stahlkonstruktionen. Stützen und Träger lassen sich über eine moderne Benutzeroberfläche auf Basis von Eigenschaftenpaletten und Griffen erstellen und modifizieren. Die Brückenbau-Lösung Allplan Bridge 2020 ermöglicht neben parametrischer Modellierung, Vorspannung und Bauablauf nun auch statische Berechnungen.

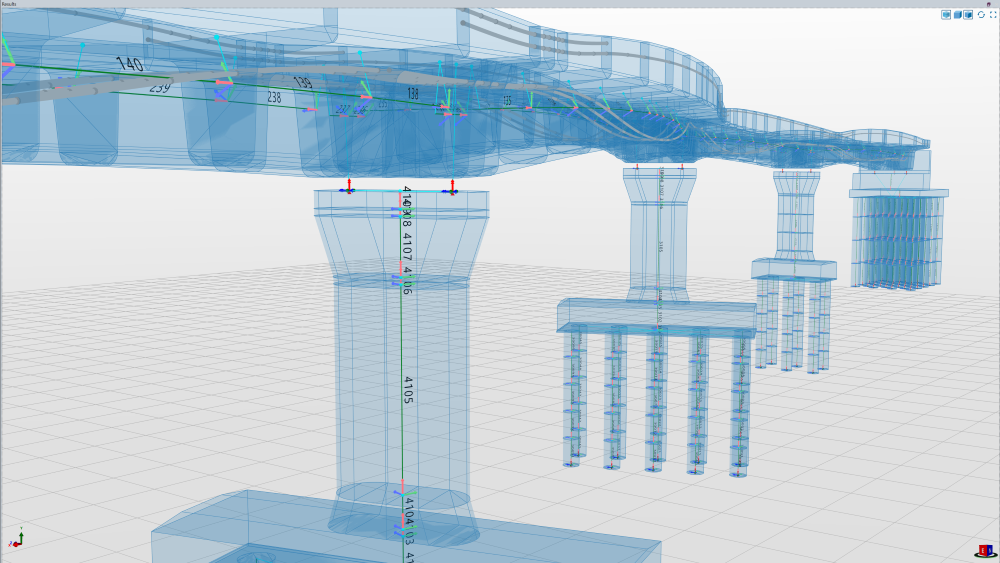

Darunter fallen die Definition von Lasten, sowie die Berechnung von Schnittgrößen, Durchbiegungen, Spannungen und die Auswirkungen von Kriechen und Schwinden unter Berücksichtigung des Bauablaufs. Aus dem parametrischen Brückenmodell wird das statische Modell abgeleitet. Die Abläufe in der Brückenplanung werden durch diesen Ansatz enorm beschleunigt. Mit iterativen Verbesserungen lässt sich durch den minimalen Zeitaufwand für Änderungen oder Variantenvergleiche ein nahezu optimales Design entwickeln.

Neuerungen für Architekten

Der Treppen-Modellierer wurde mit der Version Allplan 2019 eingeführt. In Allplan 2020 wurde er weiter verbessert, um die Bedienung zu vereinfachen und die Produktivität zu erhöhen. So gibt es jetzt z. B. neue Abstandsprofile, mit denen Höhen und Breiten visuell überprüft werden können.

Architekten kreieren mit dem neuen Dach-Modellierer konturbasierte Dachflächen mit Hilfe einer modernen Benutzeroberfläche auf Basis von Eigenschaftenpaletten. Änderungen können sie nachträglich problemlos vornehmen. Die Interaktion zwischen dem Dach und anderen Teilen des Gebäudemodells verbessert sich durch die Verknüpfung des Dachmodells mit dem Ebenen- und Flächenmanager. Dächer mit negativen Dachneigungen werden jetzt ebenfalls unterstützt.

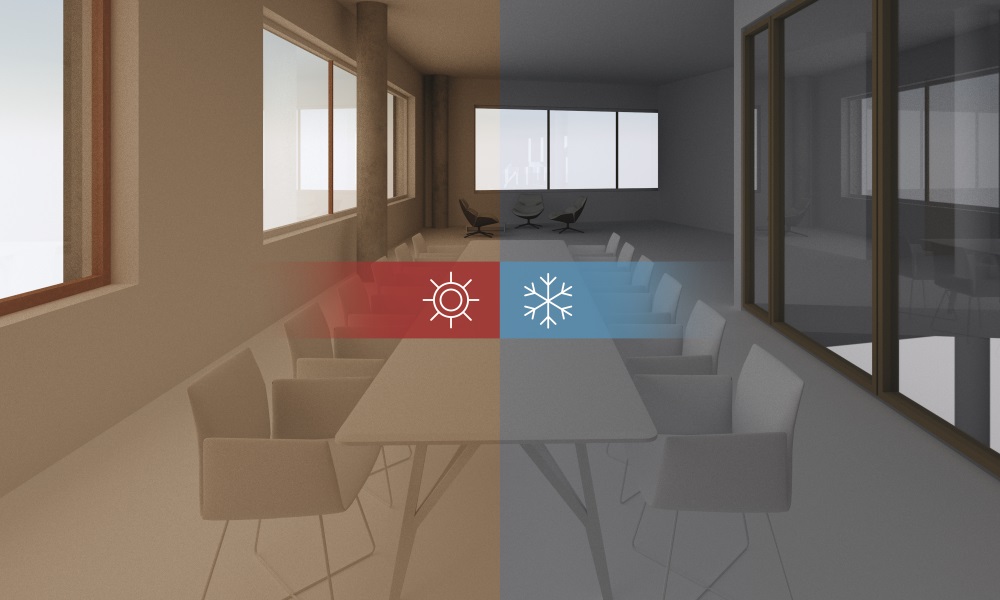

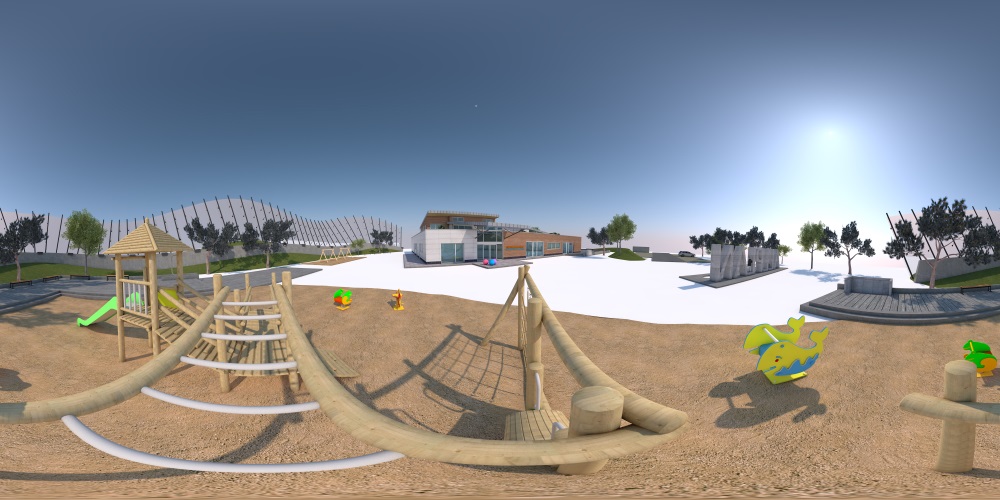

Anwender erzeugen mit der neuen Panorama-Rendering-Funktion ein sphärisches Bild aus einer definierten Kameraposition heraus. Sie können damit eine virtuelle Projektbegehung in Form eines Films für den Bauherrn erstellen, der auf vielen Endgeräten abspielbar ist. In Allplan 2020 lassen sich mit dem Real Time Renderer verschiedene Lichttemperaturen definieren.

Allplan Architecture 2020 Roof Modeler (Bild: Allplan)
