Mit dem BSM+ stellt die Frilo-Version 2023-2 der Frilo Software GmbH Tragwerksplanern ein neuwertiges Programm zur Verfügung, das in seiner ersten Fassung die Generierung steifigkeitsoptimierter Stabwerkmodelle für beliebige Stahlbetonbauteile ermöglicht.
In diesem Prozess werden Stabwerke für rechteckige Strukturen mit einziehbaren Ecken und Aussparungen berechnet. Die Software ermöglicht nicht nur die Berücksichtigung von herkömmlichen Punktlasten, sondern auch von Linien- und Trapezlasten, die vom Benutzer festgelegt werden können. Diese werden automatisch in äquivalente Punktlasten umgewandelt. Darüber hinaus können alle Stabkräfte zusammen mit den horizontalen und vertikalen Lastkomponenten ausgegeben werden.
Nachdem der Durchlaufträger DLT+ bereits im Release 2023-1 umfassend aktualisiert wurde, erhielt die aktuelle Softwareversion weitere Updates, da sie als das am häufigsten verwendete Programm gilt. Eine zusätzliche Option wurde eingeführt, die eine zweiaxiale Bemessung von Stahlbetonträgern ermöglicht und die Führung der Bewehrung einschließt. Die Berechnung basiert auf einer Eckbewehrung für den Grenzzustand der Tragfähigkeit und den Grenzzustand der Gebrauchstauglichkeit. Des Weiteren ermöglicht die neue Programmversion den Benutzern die individuelle Anpassung der Rissbreite und die prozentuale Auswahl von Einspannungen an den Endauflagern. Bei nichtlinearem Kriechen von Stahlbetonträgern kann die daraus resultierende Kriechzahl automatisch erhöht werden.
Neue Schnittstelle zwischen Scia und Frilo im Holzbereich

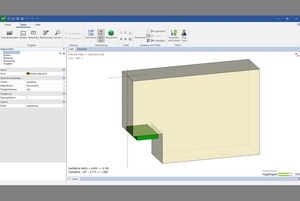

Drei zentrale Software-Lösungen, der Querschnittsnachweis Stahl SQN+, der Querschnittsnachweis Stahlbeton B2+ und die Holzbaudetails HO12+, wurden mit der modernen PLUS-Oberfläche ausgestattet. Das SQN+ (ehemals ST7) ermöglicht den Nachweis von Stahlquerschnitten im Grenzzustand der Tragfähigkeit gemäß Eurocode 3. Mit dem B2+ (Nachfolger des B2) können Querschnitte für Biegung mit Längskraft sowie für Querkraft bemessen werden. Zusätzlich können Rissbreiten- und Spannungsnachweise durchgeführt sowie die effektive Steifigkeit ermittelt werden. Das neue PLUS-Programm HO12+ (Nachfolger des HO12) eignet sich für die Berechnung und Bemessung von Ausklinkungen (Vollholz- und Brettschichtholz) sowie Durchbrüchen (Brettschichtholz) in Holzträgern. Der Benutzer gibt die erforderlichen Schnittgrößen und Abmessungen für die Nachweise ein. Es können Nachweise für die aufnehmbare Zugkraft, den Restquerschnitt und die Verstärkung durchgeführt werden.
Zusätzlich wurde eine neue Schnittstelle im Holzbereich zwischen Scia und Frilo entwickelt. Anwender können nun einfach einzelne Fachwerkknoten aus einem 3D-Modell in Scia Engineer auswählen und an das Frilo-Programm Fachwerkknoten Holz HO13+ übertragen. Bei der Übertragung werden automatisch alle bereits im 3D-Modell von Scia vorhandenen Informationen zu Materialien, Querschnitten, Lastfallkombinationen und Schnittgrößen berücksichtigt. Dadurch entfällt die manuelle Eingabe dieser Daten in Frilo, was Zeit spart und Fehlerquellen bei der Holzbemessung reduziert. Im HO13+ können dann die entsprechenden Nachweise zur Tragsicherheit der Fachwerkknoten in 2D einfach und zuverlässig durchgeführt werden.
