4D BIM-Lösung für Brückenbau

Mit dem Update von Bridge 2020-1 setzt Allplan neue Maßstäbe für vollintegrierte BIM-Lösungen

Allplan veröffentlichte am 23. April 2020 ein Update von Allplan Bridge 2020 für die parametrische Modellierung und statische Berechnung von Brücken mit zahlreichen neuen Funktionen. Allplan Bridge ist die weltweit erste vollintegrierte Lösung, in der ein gemeinsames parametrisches Modell sowohl für die statische Berechnung als auch für die Konstruktion genutzt wird. Sie bildet die Basis für BIM im Brückenbau, wodurch der Planungsprozess sowohl in zeitlicher als auch in qualitativer Hinsicht nachhaltig verbessert wird.

Neue Funktionen von Allplan Bridge 2020-1

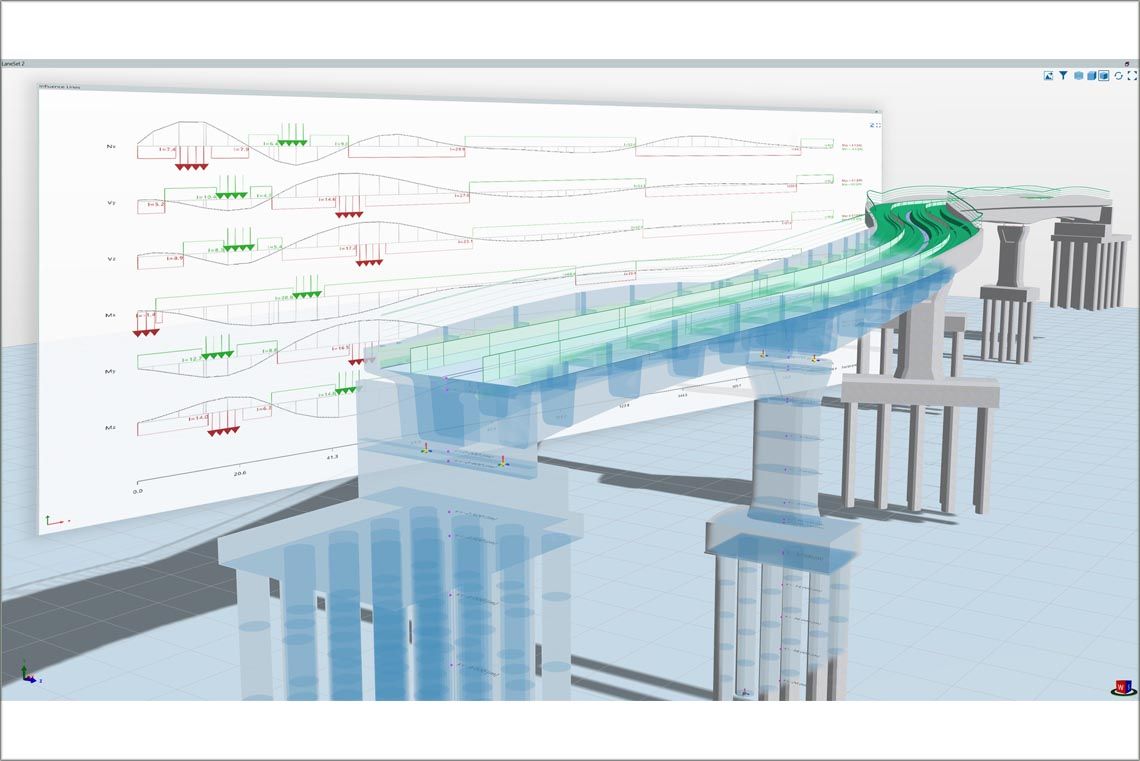

Definition von Verkehrslasten

Verkehrslasten können auf komfortable Weise definiert und angewendet werden. Verkehrslasten lassen sich automatisch entsprechend der gewählten Norm aufbringen. Darüber hinaus erlaubt der generische Ansatz der Verkehrslastdefinition die Berücksichtigung jeder Art von Verkehrslasten.

Berechnung und Auswertung von Einflusslinien

Mit Allplan Bridge kann die ungünstigste Position von Verkehrslasten einfach und schnell ermittelt werden. Im ersten Schritt werden die Einflusslinien für jedes Element und für alle Freiheitsgrade berechnet. Im zweiten Schritt werden die Einflusslinien mit dem entsprechenden Lastzug (Fahrzeug) ausgewertet und die Ergebnisse als Einhüllende gespeichert.

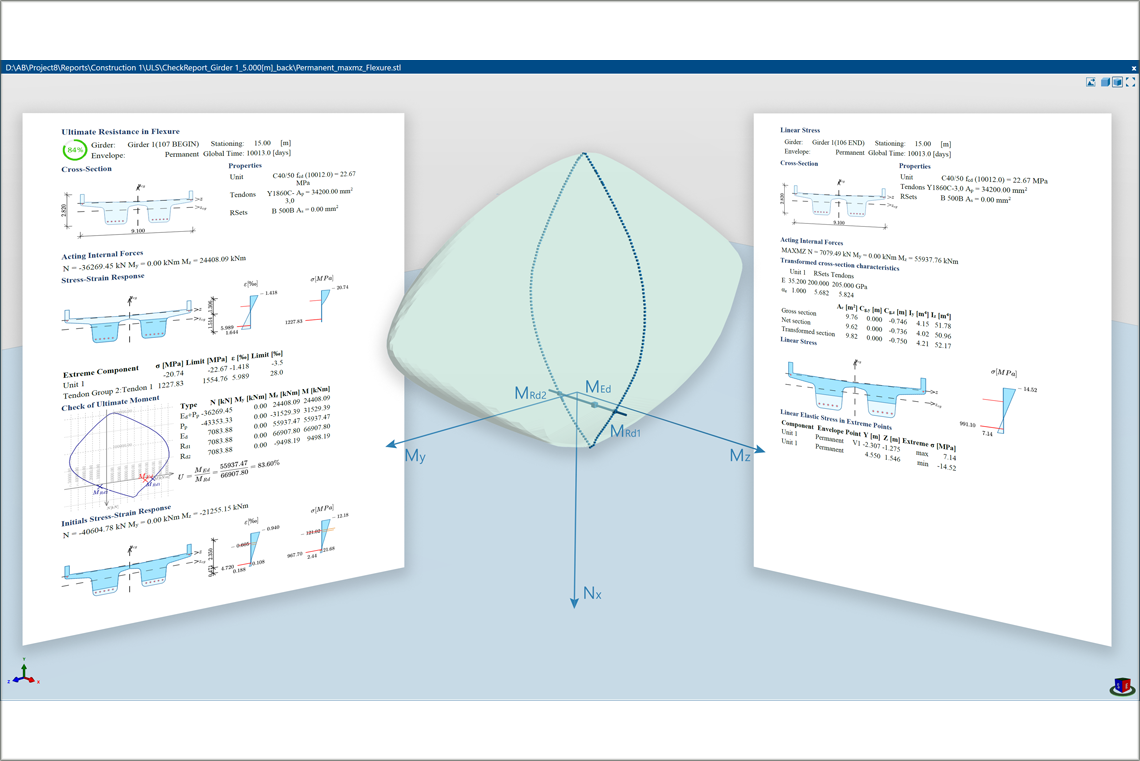

Bemessung und Nachweisführung (Technical Preview)

Nachdem die globalen Effekte berechnet und die entsprechenden Einhüllende ermittelt sind, kann der Anwender die normabhängige Bemessung durchführen, um die erforderlichen Bewehrungsmengen zu bestimmen. Sobald die Bewehrung definiert ist (berechnet oder manuell festgelegt), können die Nachweise im Grenzzustand der Tragfähigkeit durchgeführt werden.

Austausch des statischen Modells

Das in Allplan Bridge erzeugte statische Modell kann in die cloud-basierte BIM-Plattform Allplan Bimplus hochgeladen werden. Dies ermöglicht die Übergabe des statischen Modells an andere Statik-Lösungen, die mit Allplan Bimplus verbunden sind.

Erweiterte Ansichtsoptionen

Das komplexe parametrische 3D-Modell, das in Allplan Bridge erstellt und berechnet wurde, kann in zwei verschiedenen Darstellungen angezeigt werden. In der ersten Darstellung wir das geometrische Modell mit allen Details visualisiert, die während der Modellierung definiert wurden. In der zweiten Darstellung wird das automatisch abgeleitete statische Modell angezeigt, das auf die statisch relevanten Komponenten reduziert ist. Neu sind die Optionen, die Isolationsbox und "Objekte aus der Ansicht ausblenden" zu verwenden, um nur den Teil des Modells anzuzeigen, an dem der Anwender interessiert ist.

Allplan Bridge 2020-1 steht seit 23. April 2020 zum Download zur Verfügung. Für weitere Informationen hier klicken.

(Bild: Allplan Infrastructure)
